海康威视60W-20AH 加热版太阳能供电配件(球机版)
DS-2FSCH20S60-Q-H 海康威视60W-20AH 加热版太阳能供电配件(球机版) 功能特性：
本产品为专的业太阳能智慧供电系统，由太阳能板，锂电池，安装支架三部分组成。具有两易两高（易安装，易使用；高寿命，高可靠度）
的产品特点。在不接入市电的情况下，可为设备提供稳定可靠的电量输出，广泛应用于城市建设，道路监控，新农村改造，环境治理，水源保
护，森林防火等场景。
? 易安装：
1 、 本产品自带一体化固定支架，适用于海康常用尺寸球机、枪机。安装件可自由更换；
2、 本产品自带 U 型抱箍（直径 80-100MM），可适用于立柱安装，牢牢抓住不松动；
3、 本产品线路均通过航空插口连接，安装方便；
? 易使用：
4、 本产品采用高性能控制器芯片，具备锂电池激活和预充功能，可实时蓄电池监控保护，电路转换效率 96%以上；
5、 本产品自带监控指示灯，可实现太阳能板，蓄电池，监控工作情况实时反馈，方便查看；
6、 本产品支持 485 与设备进行通讯， 支持通过设备实时获取电池负载、剩余电量、温度等信息；
? 高寿命
7、 本产品发电单元采用高效率单晶硅片，转换效率达 19%以上，使用年限 20 年以上；
8、 本产品储能单元采用三元锂蓄电池，安全可靠，深度循环，使用寿命 5 年以上；
? 高可靠度
9、 本产品采用使用全镀锌钢材质，精工制作而成，稳定可靠不晃动；
10、 本产品采用防水线头设计，充分考虑户外雨雪天气，短路造成的设备故障，满足 IP67；
11 、 本产品自带电池加热功能， 寒冷地区一样使用；
订货型号：
DS-2FSCH20S60-Q-H

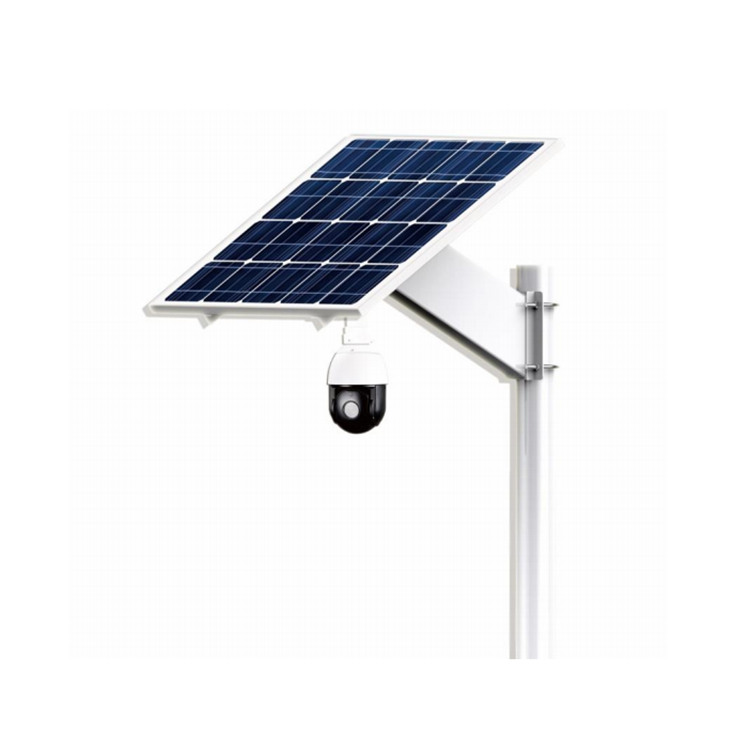

DS-2FSCH20S60-Q-H 海康威视60W-20AH 加热版太阳能供电配件(球机版) 产品外观：
DS-2FSCH20S60-Q-H 海康威视60W-20AH 加热版太阳能供电配件(球机版) 技术参数：
型号
参数
DS-2FSCH20S60-Q-H
60W-20AH 加热版太阳能供电配件(球机版)
光伏板功率 60W
电池类型 三元锂电池
电池容量 20AH
负载电压 9-12.6V
负载的大功率 80W
负载转换效率 90%-98%
的大充电电流 10A
太阳能输入电压 18V
产品尺寸 710*535*25（长宽高）
DS-2FSCH20S60-Q-H 海康威视60W-20AH 加热版太阳能供电配件(球机版) 外观尺寸：
DS-2FSCH20S60-Q-H 海康威视60W-20AH 加热版太阳能供电配件(球机版) 产品组成：
安装说明
准备工作：检查产品是否齐套，摄像机插好内存及流量卡。
取出监控支臂（③）（内含电池）和 U 型抱箍（⑥） ，
用扳手将监控支臂固定在监控立杆上。
取出太阳能板支架（④），用螺丝固定在监控支臂上。
取出摄像机（①）和球机支架（②），先将球机支架固定监控支臂上
（⑧）负载线 DC 头从球机支架后部穿入， 与摄像头供电线插好， 并连接防水插头。
然后将摄像机与球机支架固定连接。
查看指示灯（⑤）状态，确认摄像机正常工作。
调节球机支架角度（左右），确认后拧紧固定，安装完成。

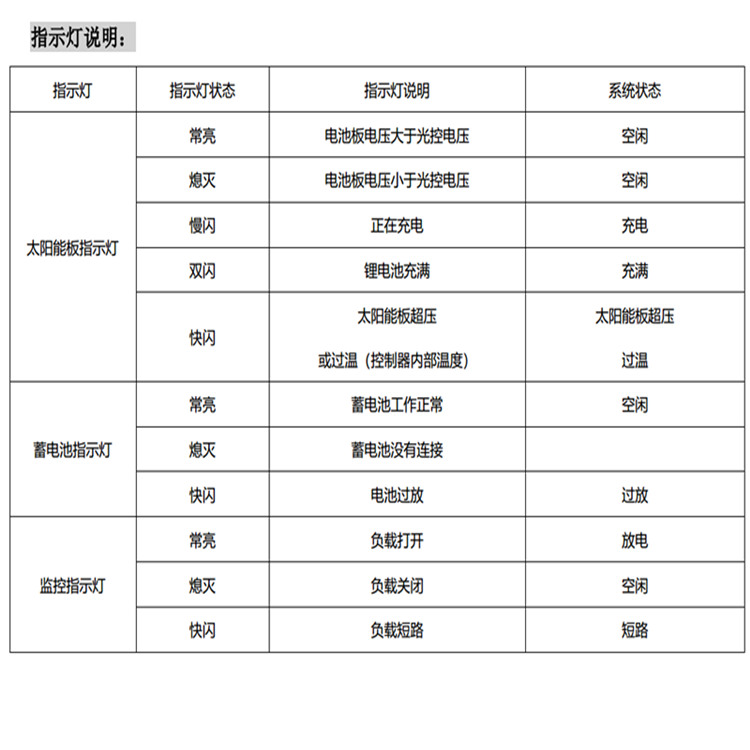

指示灯说明：
指示灯 指示灯状态 指示灯说明 系统状态
太阳能板指示灯
常亮 电池板电压大于光控电压 空闲
熄灭 电池板电压小于光控电压 空闲
慢闪 正在充电 充电
双闪 锂电池充满 充满
快闪
太阳能板超压
或过温（控制器内部温度）
太阳能板超压
过温
蓄电池指示灯
常亮 蓄电池工作正常 空闲
熄灭 蓄电池没有连接
快闪 电池过放 过放
监控指示灯
常亮 负载打开 放电
熄灭 负载关闭 空闲
快闪 负载短路 短路
