DS-2TD5566T-7/V2 海康威视热成像双光谱MINI云台摄像机 原始分辨率640×512 支持温度异常报警功能，设定预警/报警温度阈值，超温后报警 热成像镜头焦距7mm 可见光200万像素镜头焦距5-160mm 32 倍光学变倍 支持透雾、强光抑制 温度异常报警功能 支持1条线测温 10个框测温和10个点测温 测温范围： -20℃-1 50℃， 0℃-550℃ 测温：± 2 度（或者量程的± 2%）支持全屏温度获取，热图获取，原始测温数据获取 关联测温预置位273个 DS-2TD5566T-7/V2
DS-2TD5566T-7/V2
海康威视7mm热成像双光谱MINI云台摄像机
DS-2TD5566T-7/V2 海康威视7mm热成像双光谱MINI云台摄像机 产品特点：
热成像机芯功能：
原始分辨率 640× 512
支持手动模式下快门校正， AGC 模式可选择
支持 3D 降噪功能，图像细节增强功能
支持 15 种伪彩色可调节
支持温度异常报警功能，设定预警/报警温度阈值，超温后报警
可见光机芯功能：
5-160mm 32 倍光学变倍， 16 倍数字变倍
支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、 3D 数字降噪、 日夜转换
支持透雾、强光抑制
深度学习智能功能：
支持 3D 定位功能，配合客户端软件/IE 可实现点击放大
温度异常报警功能：
的高温十字定位
支持1条线测温 10个框测温和10个点测温
关联测温预置位 273 个
测温范围： -20℃-1 50℃， 0℃-550℃
测温：± 2 度（或者量程的± 2%）
支持全屏温度获取，热图获取，原始测温数据获取，方便二次开发
系统功能：
精密电机驱动，反应灵敏，运转平稳，偏差少于 0.1 度
支持系统双备份功能，确保数据断电不丢失
支持断电状态记忆功能，上电后自动回到断电前的云台和镜头
状态
双通道，单 I P 输出
支持雨刷功能
DS-2TD5566T-7/V2 海康威视7mm热成像双光谱MINI云台摄像机 技术参数：
型号
参数
DS-2TD5566T-7/V2
热成像双光谱 MINI 云台
热成像
传感器类型 氧化钒非制冷型探测器
响应波段 8~14μm
NETD（噪声等效温差） < 50mk(@25°C,F#=1.0)
伪彩模式 白热、黑热、融合 1、彩虹、融合 2、铁红 1、铁红 2、深褐色、色彩 1、色彩
2、冰火、雨、红热、绿蓝、深蓝
的大图像尺寸 640*512
视场角 水平 88.5°，垂直 73.2°，对角 107.7°
热成像镜头焦距 7mm
可见光
传感器 1/1.8＂ CMOS
的大图像分辨率 1920×1080
焦距 5-160mm
低照度 彩色： 0.05Lux @ (F1.6， AGC ON)；黑白： 0.01Lux @ (F1.6， AGC ON)
补光功能 白光灯补光照射距离 30m；白光灯亮度、角度根据场景智能调整
聚焦 自动/半自动/手动
视/音频
的大预览路数 的多 20 路
视频压缩标准 H.265/H.264/MJPEG， H.264 编码支持 Baseline/Main/High Profile
音频压缩标准 G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/AAC/PCM
视频格式 H.264、 H.265、 MJPEG
云台功能
水平范围 水平 360°
水平速度 0.1°-15°/s
垂直范围 垂直-90°~ 90°
垂直速度 0.1°-15°/s
预置点个数 300 个
巡航扫描 8 条，每条可添加 32 个预置点
扫描模式 自动扫描/帧扫描/全景扫描/垂直扫描/随机扫描/区域扫描/预置点/巡航扫描
接口
客户端 支持 iVMS-4200 PCNVR 客户端
浏览器 支持 IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言
报警输入 2 路开关量输入(0-5vDC)
报警输出 2 路，支持报警联动
音频输入 音频输入(LINE 输入、 MIC 输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10%
音频输出 线性电平，阻抗:600Ω
复位键 支持一键复位功能
RS485 控制接口 透明通道
网口 内置 RJ45 网口，支持 10M/100M 网络数据
SD 卡存储 内置 SD 卡插槽，支持 SD/SDHC 卡（的大支持 128G），可支持手动录像/报警
录像，支持断网续传,录像不丢失
系统参数
用户管理 支持三级用户权限管理，管理员、操作员、普通用户
安全策略 支持授权的用户和密码，支持 HTTPS 加密和 IEEE 802.1x 网络访问控制、 IP 地址
过滤
电源输入 DC24V
功率 18W
工作温度和湿度 温度-40℃~70℃(室外)、湿度小于 90%
防护等级 IP66(室外云台)
尺寸(mm) 321*194*153
重量 4.5kg
约翰逊法则
约翰逊法则
热成像镜头焦距 7mm
探测距离(车辆: 1.4mx4.0m) 568
探测距离(人: 1.8mx0.5m) 185
识别距离(车辆: 1.4mx4.0m) 142
识别距离(人: 1.8mx0.5m) 46
辨认距离（车辆:
1.4mx4.0m） 71
辨认距离（人:
1.8mx0.5m） 23
标配电源型号
KPL-060M-VI
订货型号
DS-2TD55566T-7/V2

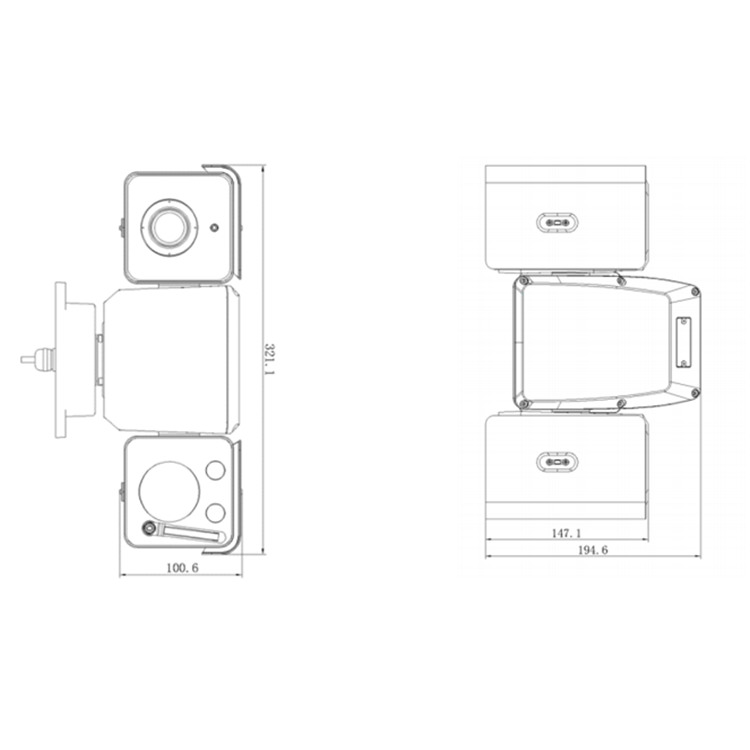

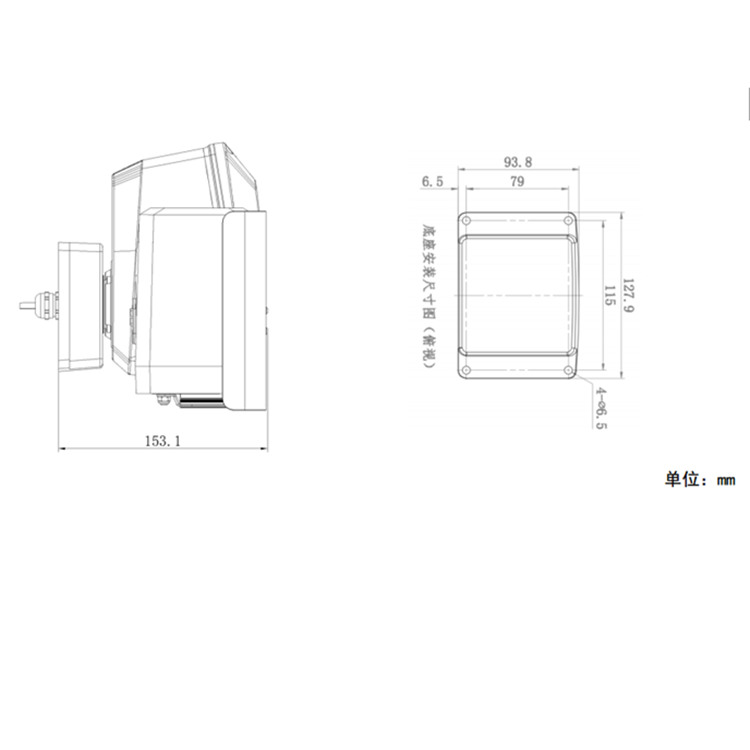

DS-2TD5566T-7/V2 海康威视7mm热成像双光谱MINI云台摄像机 产品尺寸图：
