DS-2TD1217-2/3/6/PAW

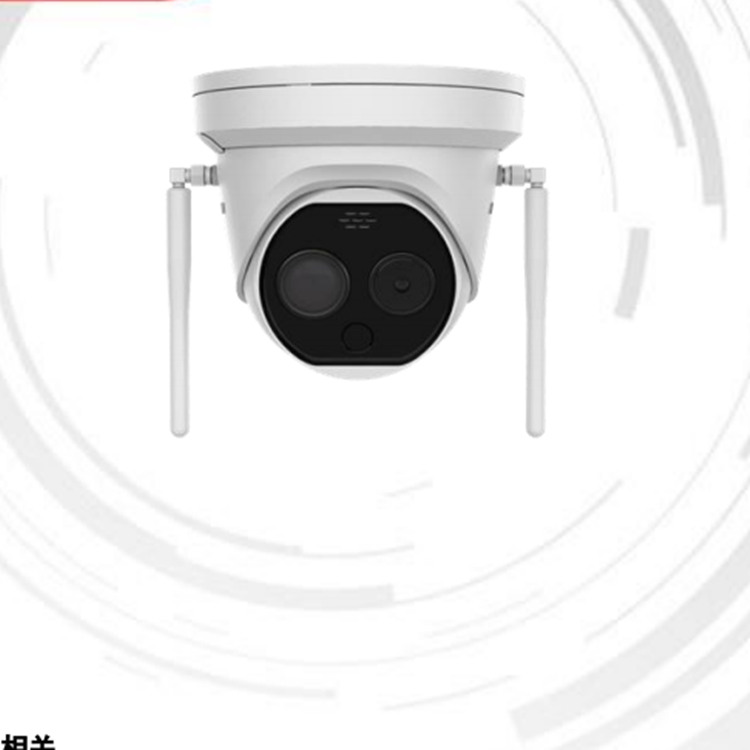

海康威视热成像半球型网络摄像机（声光系列WIFI版）
使用场景：
室内防火： 企业仓库，配电房， 机房，充电桩，自助行，加钞间。
DS-2TD1217-2/PAW DS-2TD1217-3/PAW DS-2TD1217-6/PAW 海康威视热成像半球型网络摄像机（声光系列WIFI版） 智能功能：
支持双通道行为分析：区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能。
支持室内火点检测。
支持温度异常检测。
支持吸烟检测。
支持联动声音报警。
支持联动白光闪烁报警。
热成像功能：
非制冷型探测器，分辨率 1 60×120（默认 320×240 输出）。
支持 AGC4.0、 DDE、 3DNR。
支持双光融合图像模式。
支持可见光叠加热成像画中画图像模式。
支持白热、黑热，铁红等 15 种伪彩模式。
可见光功能
400 万星光级 1 /2.7 英寸高性能 CMOS；zui高分辨率可达
2688×1520@25fps。
可见光支持低码率、低延时、 ROI 感兴趣区域增强编码。
支持 3D 数字降噪, 支持 120dB 宽动态。
红外相关
支持zui远 15 米红外补光。
支持 Smart IR, 支持防补光过曝开启和关闭, 开启下支持。
自动和手动, 手动支持根据距离等级控制补光灯亮度。
支持日夜两套参数独立配置。
系统功能：
支持双通道单 IP 输出。
支持双码流，支持手机报警接收/查看，支持萤石云平台接
入。
支持 POE 供电
支持 IP66 等级防水防尘，高可靠性。
工作环境： -40℃~70℃， ＜ 95% RH。
接口功能：
支持 10M/100M 自适应网口。
支持 wifi 传输， WiFi 传输标准： IEEE802.11b/g/n ，无线
速率： 300Mbps。 传输性能 50 米@6Mbps
支持 Micro SD/Micro SDHC/Micro SDXC 卡(128G/256G) 本
地存储。
1 路报警输入/输出。
1 路 DC 12V 电源输入。
安全相关：
支持 HTTPS 等安全， 支持创建证的书。
支持三级用户权限管理， 支持 IP 地址过滤， 支持授权的用
户和密码。
DS-2TD1217-2/PAW DS-2TD1217-3/PAW DS-2TD1217-6/PAW 海康威视热成像半球型网络摄像机（声光系列WIFI版） 技术参数：
型号
参数
DS-2TD1217-2/3/6/PAW
热成像半球型网络摄像机
热成像
传感器类型 氧化钒非制冷型探测器
zui大图像尺寸 160× 120（默认输出 320× 240）
像元尺寸 17μ m
响应波段 8~14μm
NETD（噪声等效温
差） ≤ 40mk(@25°C,F#=1.0)
热成像镜头焦距 2mm 3mm 6mm
MRAD（空间分辨率） 9.44 5.48 2.74
热成像视场角 90°× 66.4° 50°× 37.2° 25°× 18.7
热成像近摄距 0.15m 0.3m 1.1m
F 值 1.1
伪彩模式 白热、黑热、融合 1、彩虹、融合 2、铁红 1、铁红 2、深褐色、色彩 1、
色彩 2、冰火、雨、红热、绿热、深蓝等 15 种
可见光
传感器类型 400 万星光级 1/2.7" Progressive Scan CMOS
分辨率 2688× 1520@25fps
zui小照度 0.0018Lux @(F1.6,AGC ON) ,0 Lux with IR
快门 1/3 秒至 1/100,000 秒
可见光镜头焦距 2mm 4mm 8mm
可见光视场角 119.3°× 93.3° 84.0°× 44.8° 39.4°× 22.1°
日夜转换模式 ICR 红外滤片式
宽动态范围 120dB
红外照射距离 zui远可达 15 米
图像功能
双光融合 支持热成像通道融合可见光图像信息，提升热成像通道图像细节
画中画 支持可见光通道以画中画形式叠加热成像通道画面
智能信息叠加 支持可见光通道图像中叠加热成像信息（仅支持测温规则，测温值）
智能功能
行为分析 热成像通道（默认）： 越界侦测,区域入侵侦测,进入/离开区域侦测
可见光通道： 越界侦测,区域入侵侦测,进入/离开区域侦测
烟火检测 支持动态火点检测，zui多支持 10 个火点显示
吸烟检测 支持吸烟检测
联动报警 支持联动白光报警、支持联动声音报警
测温功能
温度异常功能 全屏测温
专的家模式： 10 个点， 10 个框， 1 条线总计 21 个测温规则
测温范围 测温范围： -20℃~150℃
测温 测温： ± 8℃或者读数的± 8%（取zui大值）
压缩标准
视频压缩标准 H.265/H.264/MJPEG
H265 编码类型： Main Profile
H264 编码类型： BaseLine Profile / Main Profile / High Profile
视频压缩码率： 32 Kbps~8Mbps
音频压缩标准 G.711/G.722.1/G.726/MP2L2/PCM
音频压缩码率： 64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-192Kbps(MP2L2)
存储功能
SD 卡存储： 支持 Micro SD/Micro SDHC/Micro SDXC 卡((128GB 或者 256GB)断网本地
存储及断网续传
NVR 存储：
支持（96/86/77/76） I 系列 NVR 接入，支持预览/回放，规则显示（行为
分析，测温，火点），报警事件上传（行为分析，测温，火点），远程
配置
网络功能 主码流：
可见光： 50Hz 25fps (2688*1520),,25fps (1920 × 1080), 25fps (1280 ×
720)
可见光： 60Hz: 30fps (2688*1520),30fps (1920 × 1080), 30fps (1280 ×
720)
热成像： 25fps (160 × 120 (输出 320 × 240)
子码流： 可见光： 50Hz: 25fps (704 × 576), 25fps (352*288)
可见光： 60Hz: 30fps (704 × 480), 30fps (352*288)
热成像： 25fps (160 × 120 (输出 320 × 240))
网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,
RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
接口协议： ONVIF(PROFILE S,PROFILE G),ISAPI,SDK,Ehome,GB28181
zui大预览路数 20 路
用户管理 支持三级用户权限管理， 管理员、操作员、 普通用户
安全策略 支持授权的用户和密码，支持 HTTPS 加密和 IEEE 802.1x 网络访问控制、
IP 地址过滤
接口
报警输入 支持 1 路 DC 0~5V 报警输入
报警输出 支持 1 路常开型继电器输出，报警类型可设置
音频输入 不支持
音频输出 不支持
复位键 1 个复位键
网口 1 路 RJ45 接口 10/100M 自适应以太网口
RS485 接口 1 路
SD 卡存储 1 个内置 SD 卡卡槽
客户端 iVMS-4200/萤石/HIK-CONNCET
浏览器 支持 IE7+, Chrome18+, Firefox5.0+, Safari5.02+浏览器、支持多国语言
系统参数
电源输入 DC 12 V（± 20%） 或 PoE (802.3af, class 3)。备注： 包装标配 DC 12V 电
源适配器
功率 DC 12 V（± 20%）： 0.7 A, max. 8W
PoE (802.3af, class 3): 42.5 V to 57 V, 0.14 A to 0.22 A, max. 8.5W
工作温度和湿度 -40℃~70℃，＜95% RH
防护等级 IP66
重量 1.0kg
检测距离选型参考：
热成像不能穿透树枝等，前期选型时避免视线遮挡，产品资料及选型相关资料可前往 FTP 。
智能类型 参考物型号
DS-2TD1217-2/PAW DS-2TD1217-3/PAW DS-2TD1217-6/PAW行为分析报警距离
探测距离(车辆: 1.4m× 4.0m) 42m 63m 126m
探测距离(人: 1.8m× 0.5m) 14m 21m 42m
吸烟检测报警距离 烟头 3m 5m 9m
温度异常报警距离 检测目标大小（0.1m× 0.1m） 2m 3.4m 6.8m
火点检测报警距离 火点大小（0.1m× 0.1m） 10m 15m 30m
*默认标配 DC 12V 电源适配器（ 101700612,12V 3.33A,40W 电源适配器）
订货型号
DS-2TD1217-2/3/6/PAW

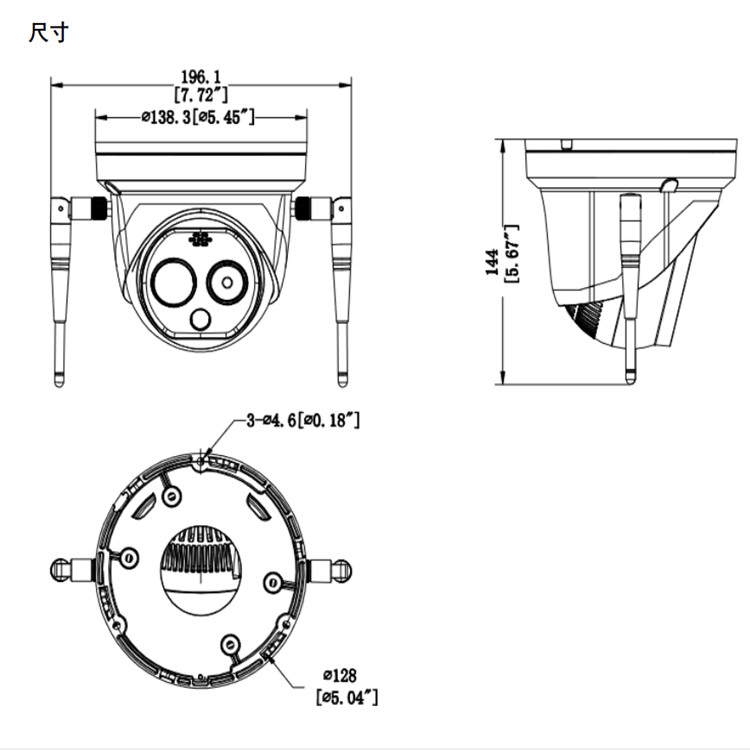

DS-2TD1217-2/PAW DS-2TD1217-3/PAW DS-2TD1217-6/PAW 海康威视热成像半球型网络摄像机（声光系列WIFI版） 尺寸图：

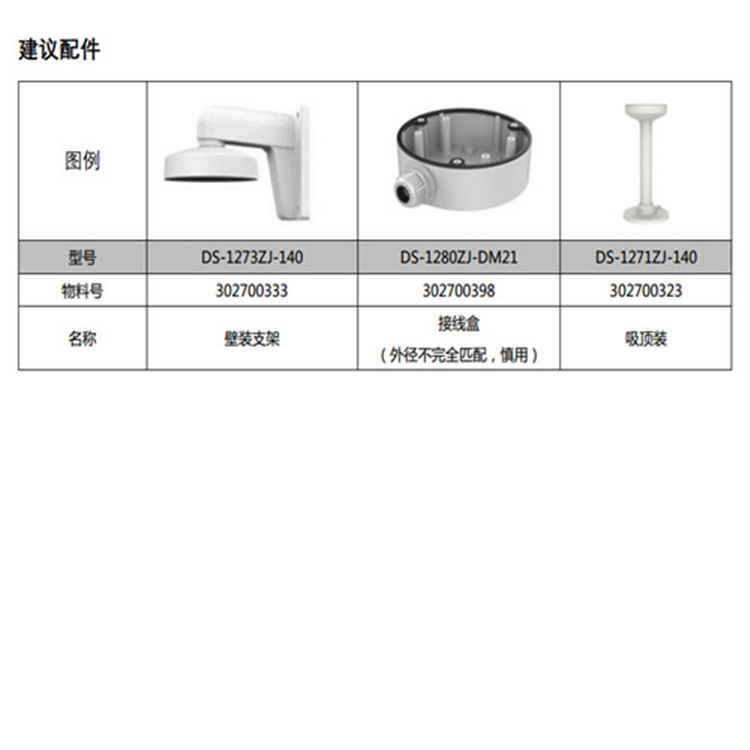

DS-2TD1217-2/PAW DS-2TD1217-3/PAW DS-2TD1217-6/PAW 海康威视热成像半球型网络摄像机（声光系列WIFI版） 建议配件：
图例
型号 DS-1273ZJ-140 DS-1280ZJ-DM21 DS-1271ZJ-140
物料号 302700333 302700398 302700323
名称 壁装支架 接线盒 （外径不完全匹配，慎用） 吸顶装
