海康威视1200万像素 1.1” CMOS Camera Link 工业面阵相机
MV-CH120-10CM 海康威视1200万像素 1.1” CMOS Camera Link 工业面阵相机 功能特性：
支持自动或手动调节增益和曝光时间，支持手 动调节 LUT 和 Gamma 校正
支持自定义 ROI，支持水平镜像和垂直镜像
支持硬触发、软触发及自由运行模式，支持通 过 Camera Link 采集卡触发相机
支持 Base、Medium、Full、80-bit 四种配置模式
兼容 Camera Link 协议及 GenICam 标准，可与第 三方软件平台无缝连接
订货型号
MV-CH120-10CM

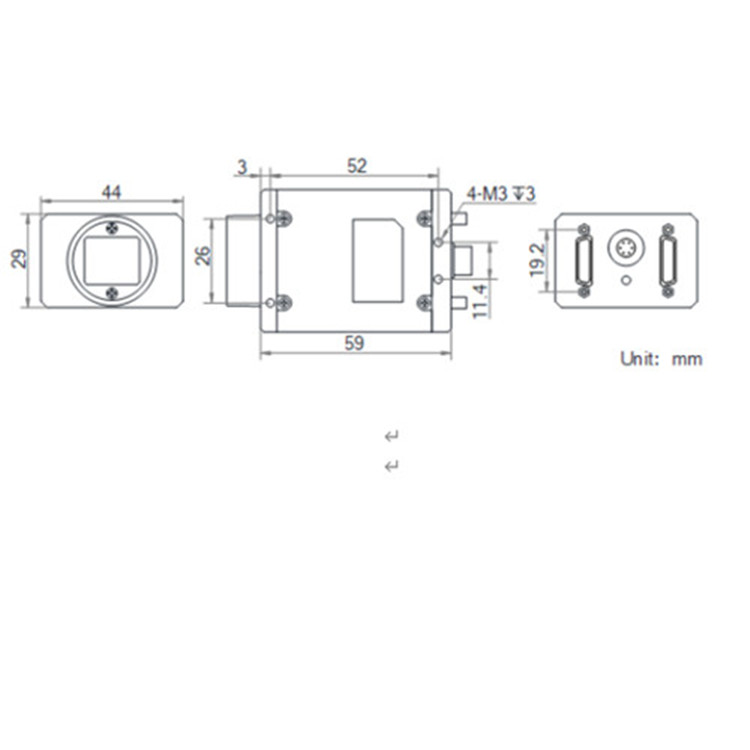

MV-CH120-10CM 海康威视1200万像素 1.1” CMOS Camera Link 工业面阵相机 外形尺寸：
MV-CH120-10CM 海康威视1200万像素 1.1” CMOS Camera Link 工业面阵相机 详细技术参数：
型号 型号 MV-CH120-10CM
名称 1200 万像素 1.1” CMOS Camera Link 工业面阵相机
性能 传感器类型 CMOS，全局快门
传感器型号 IMX253
像元尺寸 3.45 μm×3.45 μm
靶面尺寸 1.1"
分辨率 3840 × 3000
zui大帧率 69.8 fps
配置模式 Base, Medium, Full, 80-bit
通道模式 1X2_1Y， 1X4_1Y， 1X8_1Y， 1X10_1Y
通道数 2/4/8/10 Taps
像素时钟 60 MHz，70 MHz，85 MHz
动态范围 71.6 dB
信噪比 39.7 dB
增益 0 dB ~ 24 dB
曝光时间 1 μs ~ 10 sec
快门模式 支持自动曝光、手动曝光、一键曝光模式
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 不支持
下采样 不支持
镜像 支持水平镜像、垂直镜像
电气特性 数据接口 Camera Link
数字I/O 6-pin Hirose接头提供供电和I/O： 1路光耦隔离输入（Line0）， 1路光耦隔离输出（Line1）， 1 路双向可配置非隔离 IO（Line2） ； Camera Link 接口提供 IO（CC1/CC2/CC3/CC4）
供电 9~24 VDC
典型功耗 4.7 W@12 VDC
结构 镜头接口 C-Mount
外形尺寸 44 mm × 29 mm × 59 mm
重量 约 100g
IP防护等级 IP30（正确安装线缆和镜头条件下）
温度 工作温度 0~50℃，储藏温度-30~70℃
湿度 20%~80%RH 无冷凝
一般规范 软件 MVS 软件，符合GenlCam 协议的采集卡控制软件
操作系统 Windows 7/10（32/64bits）
协议/标准 Camera Link V2.0，GenICam
CE，FCC，RoHS，KC
