MV-CL162-91CM 海康威视16384像素Camera Link线阵相机 黑白工业相机 采用 16384 x 2CMOS Sensor,使用 Camera Link 通讯接口,集成多种zui新的 ISP 图像处理和传输技术,支持行触发、帧触发等多种触发模式,基础行频 50 kHz 支持 2-TDI 功能,可根据需求选择成像模式 兼容 Camera Link 协议及 GenICam 标准 zui大行频 全分辨率:10 kHz(Base),20 kHz(Medium),40 kHz(Full),50 kHz(80-bit)分辨率 16384 × 2 MV-CL162-91CM


MV-CL162-91CM

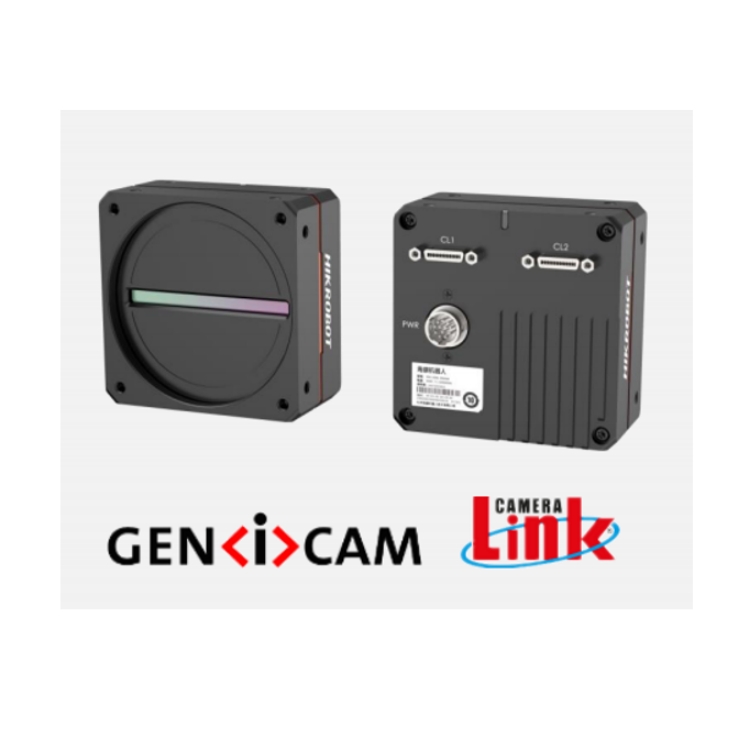

海康威视16384像素 Camera Link 黑白工业线阵相机


MV-CL162-91CM 工业线阵相机采用 16384 x 2CMOS Sensor,使用 Camera Link 通讯接口,集成多种zui新的 ISP 图像处理和传输技术,支持行触发、帧触发等多种触发模式,基础行频 50 kHz。


MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 功能特性

丰富的 ISP 图像处理技术,支持降噪、手动调节Gamma 校正、平场校正、LUT、黑电平调节等

支持 2-TDI 功能,可根据需求选择成像模式

多种灵活的曝光和采集方式,基础行频 50 kHz

支持双向可配置 I/O,输入/输出可灵活配置

结构设计紧凑,正面板和侧面板均有安装孔,可进行灵活安装

兼容 Camera Link 协议及 GenICam 标准


MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 Sensor 响应曲线


应用行业

新能源、屏检、3C、冶金等


订货型号

MV-CL162-91CM

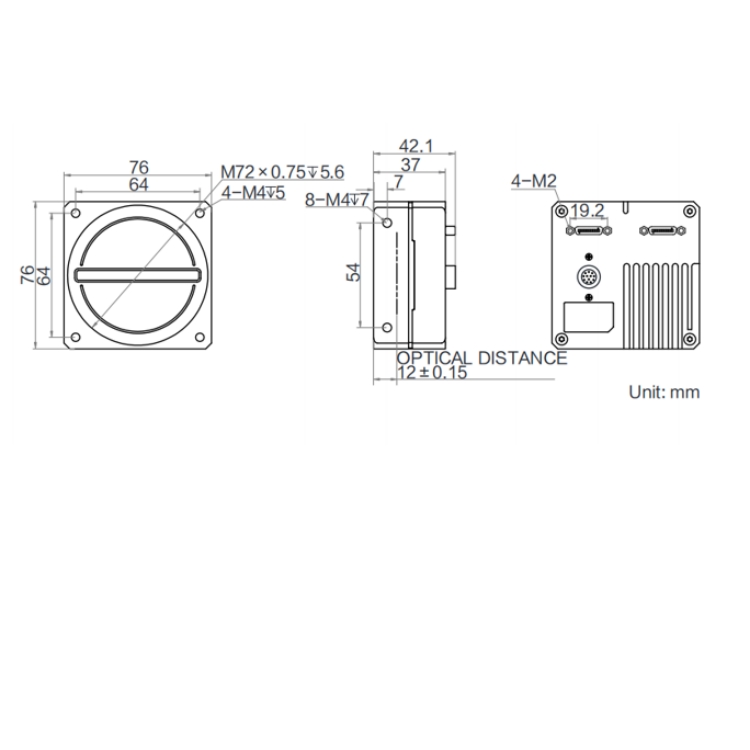

MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 外形尺寸


MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 详细技术参数:

型号

参数

MV-CL162-91CM

16384 像素 Camera Link 黑白工业线阵相机

性能

传感器类型 CMOS

像元尺寸 3.5 μ m × 3.5 μm

分辨率 16384 × 2

成像模式 1-line/2-TDI

zui大行频 全分辨率:10 kHz(Base),20 kHz(Medium),40 kHz(Full),50 kHz(80-bit)

Binning 提行频后:71 kHz@1-line(全分辨率),60 kHz@2-TDI(全分辨率)

ROI 提行频后:120 kHz@1-line(6820 分辨率及以下),60 kHz@2-TDI(6820 分辨率及以下)

配置模式 Base,Medium,Full,80-bit

通道模式 1 × 2,1 × 4,1 × 8,1 × 10

通道数 2/4/8/10 Taps

像素时钟 40 MHz,66 MHz,80 MHz,85 MHz

动态范围 56.7 dB

信噪比 37 dB

增益 1.0 x

曝光时间 3 μs ~ 10 ms

快门模式 支持自动曝光、手动曝光、一键曝光

支持固定曝光时间、脉冲宽度控制曝光时间

黑白/彩色 黑白

像素格式 Mono 8/10/12

Binning 支持 1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4

镜像 支持水平镜像

触发模式 外触发,内触发

外触发模式 行触发,帧触发,行+帧触发

电气特性

数据接口 Camera Link(SDR 接口);支持 USB 口进行固件升级

数字 I/O 12-pin P10 接头提供供电和 I/O:4 路双向可支配 I/O(Line0/1/3/4),支持差分和单端 IO 信

号;Camera Link 提供 IO(CC1/CC2/CC3/CC4)

供电 12 ~ 24 VDC

典型功耗 9.8 W@12 VDC

结构

镜头接口 M72*0.75,法兰后焦 12 mm;可通过转接环转接至 F 口镜头

外形尺寸 76 mm × 76 mm × 42.1 mm

重量 约 320 g

IP 防护等级 IP40(正确安装镜头以及线缆的情况下)

温度 工作温度-20 ~ 55℃,储藏温度-30 ~ 80℃

湿度 5%~90%RH 无冷凝

一般规范

软件 MVS 及符合 Camera Link 协议的采集卡控制软件

操作系统 Windows 7/10/11 32/64bits

协议/标准 Camera Link V2.0,GenICam
