MV-CL042-91CC 海康威视4096像素Camera Link彩色线阵相机 采用 4096 x 2 线 CMOS Sensor，集成多种zui的新 ISP 图像处理技术，支持行触发、帧触发、脉冲宽度控制曝光等多种外触发模式。使用 Camera Link 接口传输图像，可适应高速实时采集传输应用 支持双向 I/O 接线，输入/输出可灵活配置 兼容 Camera Link 协议及 GenICam 标准 MV-CL042-91CC
MV-CL042-91CC

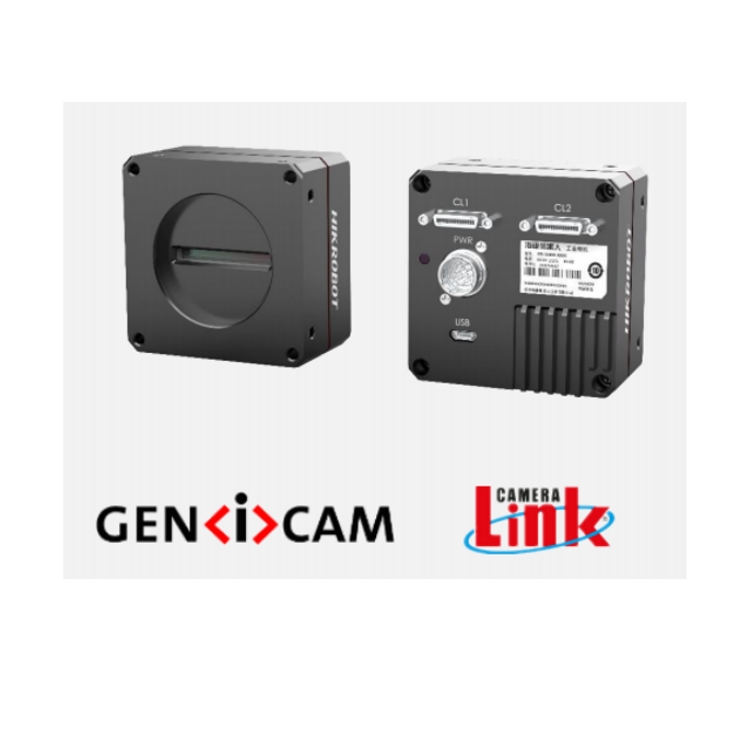

海康威视4096像素Camera Link彩色工业线阵相机
MV-CL042-91CC 工业线阵相机采用 4096 x 2 线 CMOS Sensor，集成多种zui的新 ISP 图像处理技术，支持行触发、帧触发、脉冲宽度控制曝光等多种外触发模式。使用 Camera Link 接口传输图像，可适应高速实时采集传输应用。
MV-CL042-91CC 海康威视4096像素Camera Link彩色工业线阵相机 功能特性
丰富的 ISP 处理技术 ，支 持手动 调节Gamma 校正、平场校正、LUT、黑电平调节等
多种灵活的曝光和采集方式，zui高行频可达100 kHz
支持双向 I/O 接线，输入/输出可灵活配置
紧凑的结构设计，相机正面板和侧面板均有安装孔，可进行灵活安装
兼容 Camera Link 协议及 GenICam 标准

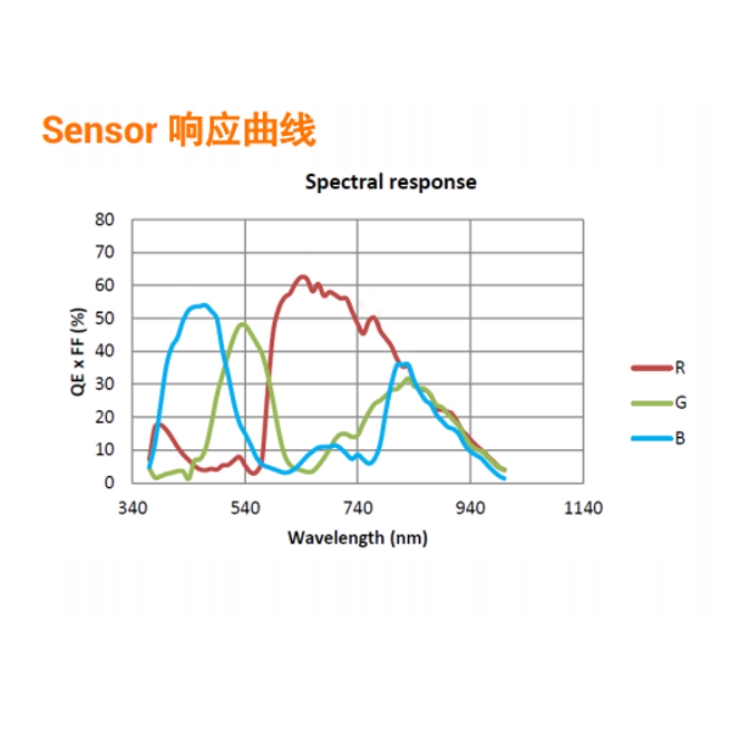

MV-CL042-91CC 海康威视4096像素Camera Link彩色工业线阵相机 Sensor 响应曲线
应用行业
印刷、冶金、新能源、PCB、交通、3C 等。
订货型号
MV-CL042-91CC
MV-CL042-91CC 海康威视4096像素Camera Link彩色工业线阵相机 外形尺寸
MV-CL042-91CC 海康威视4096像素Camera Link彩色工业线阵相机 详细技术参数：
型号
参数
MV-CL042-91CC
4096 像素 Camera Link 彩色工业线阵相机
性能
传感器类型 CMOS
像元尺寸 7 μ m
分辨率 4096 × 2
成像模式 1-line
zui大行频 40 kHz(Base)，20 kHz/40 kHz(Base/Medium)，40 kHz/80 kHz/100 kHz(Base/Medium/Full)
配置模式 Base，Medium，Full，80-bit
通道模式 1 × 1，1 × 2，1 × 4，1 × 8，1 × 10
通道数 1/2/4/8/10 Taps
像素时钟 40 MHz，60 MHz，70 MHz，85 MHz
动态范围 65.6 dB
信噪比 40 dB
增益 支持 1.0 倍/1.4 倍/1.6 倍/2.4 倍/3.2 倍
曝光时间 5 μs ~ 10 ms
快门模式 支持自动曝光、手动曝光、一键曝光；
支持固定曝光时间、脉冲宽度控制曝光时间
黑白/彩色 彩色
像素格式 Mono 8，RGB 8，Bayer RBGG 8
Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发，帧触发，行+帧触发
电气特性
数据接口 Camera Link（SDR 接口）；支持 USB 口进行固件升级
数字 I/O 12-pin P10 接头提供供电和 I/O：4 路双向可支配 I/O（Line 0/1/3/4）；Camera Link 提供 IO
（CC1/CC2/CC3/CC4）
供电 12 ~ 24 VDC
典型功耗 6.1 W@12 VDC
结构
镜头接口 M42*1.0，法兰后焦 12 mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头
外形尺寸 62 mm × 62 mm × 36.9 mm
重量 约 238 g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃
湿度 5%~95%RH 无冷凝
一般规范
软件 MVS 及符合 Camera Link 协议的采集卡控制软件
操作系统 Windows XP/7/10/11 32/64bits
协议/标准 Camera Link V2.1，GenICam
CE，RoHS，KC
