MV-CL024-91GC

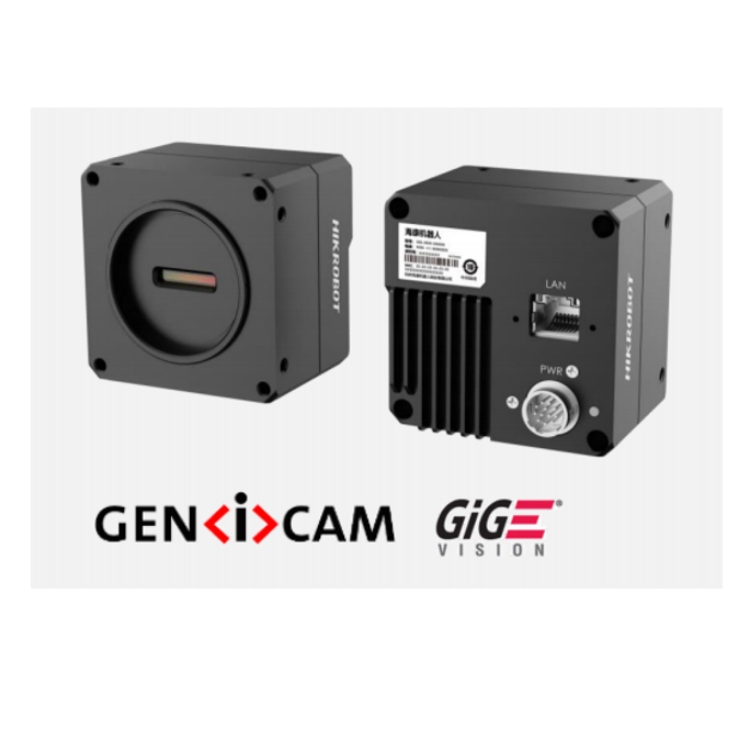

海康威视2048像素CMOS千兆以太网彩色工业线阵相机
MV-CL024-91GC工业线阵相机采用2048 ×3线CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。使用千兆以太网接口传输图像，可快速实时传输数据，无损压缩模式下行频zui高可达70 kHz。
MV-CL024-91GC 海康威视2048像素CMOS千兆以太网彩色工业线阵相机 功能特性
支持 RGB 真彩色输出、图像无损压缩功能
丰富的 ISP 功能，如 Gamma 校正、平场校正、LUT、黑电平调节等
双向 I/O 接线设计，输入/输出灵活配置
紧凑结构，多面安装孔
兼容 GigE Vision V2.0 协议及 GenICam 标准

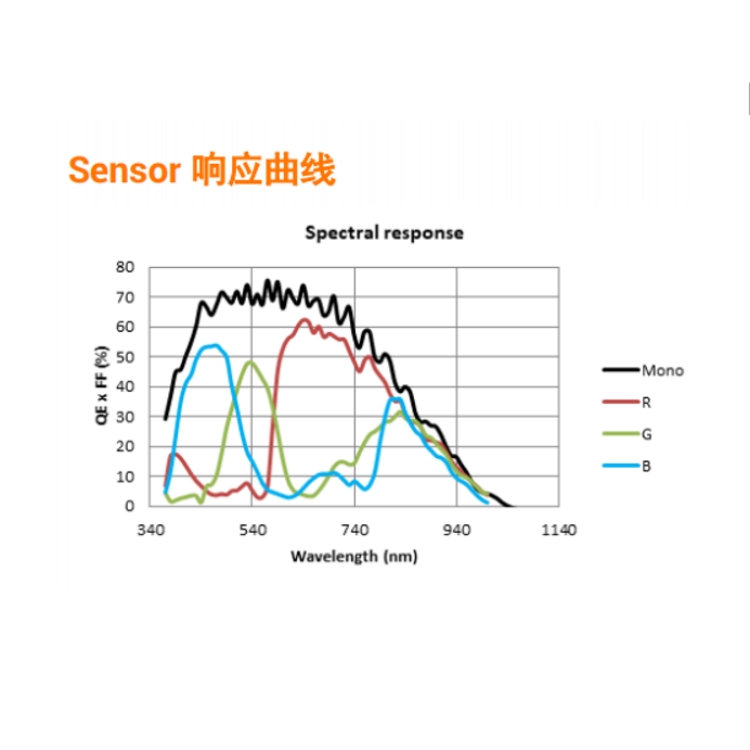

MV-CL024-91GC 海康威视2048像素CMOS千兆以太网彩色工业线阵相机 Sensor 响应曲线
应用行业
光伏、锂电、铁路、卫材、纺织、物流、冶金、材料分拣等。
订货型号
MV-CL024-91GC
MV-CL024-91GC 海康威视2048像素CMOS千兆以太网彩色工业线阵相机 外形尺寸：
MV-CL024-91GC 海康威视2048像素CMOS千兆以太网彩色工业线阵相机 详细技术参数：
型号
参数
MV-CL024-91GC
2048 像素 CMOS 千兆以太网工业线阵相机
性能
传感器类型 CMOS
像元尺寸 7 μ m
分辨率 2048 × 3
zui大行频* 基础行频：58 kHz@ Mono 8/Bayer RG 8/10/12、19 kHz@ RGB 8/BGR 8
HB 峰值行频：70 kHz@ Bayer RG 8/Mono 8、40 kHz@ RGB 8
动态范围 68 dB
信噪比 44.7 dB
增益 支持 1.0×
曝光时间 3 μs ~ 10 ms
快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光
黑白/彩色 彩色
像素格式 Mono 8，Bayer RG 8/10/12，RGB 8，BGR 8
Binning 支持 1 × 1，2 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发，帧触发，行+帧触发
电气特性
数据接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s）
数字 I/O
12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单
端/差分
供电 12 ~ 24 VDC，支持 PoE 供电
典型功耗 5.7 W@12 VDC
结构
镜头接口 M42*1.0，法兰后焦 12 mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头
外形尺寸 62 mm × 62 mm × 40.5 mm
重量 约 256 g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃
湿度 5% ~ 90%RH 无冷凝
一般规范
软件 MVS 或第三方支持 GigE Vision 协议软件
操作系统 Windows XP/7/10/11 32/64bits，Linux 32/64bits以及MacOS 64bits
协议/标准 GigE Vision V2.0，GenICam
CE，RoHS，KC
*无损压缩后的实际行频取决于拍摄物图像，HB 峰值行频参数仅供参考。
