HM-AP5DN-W/5G

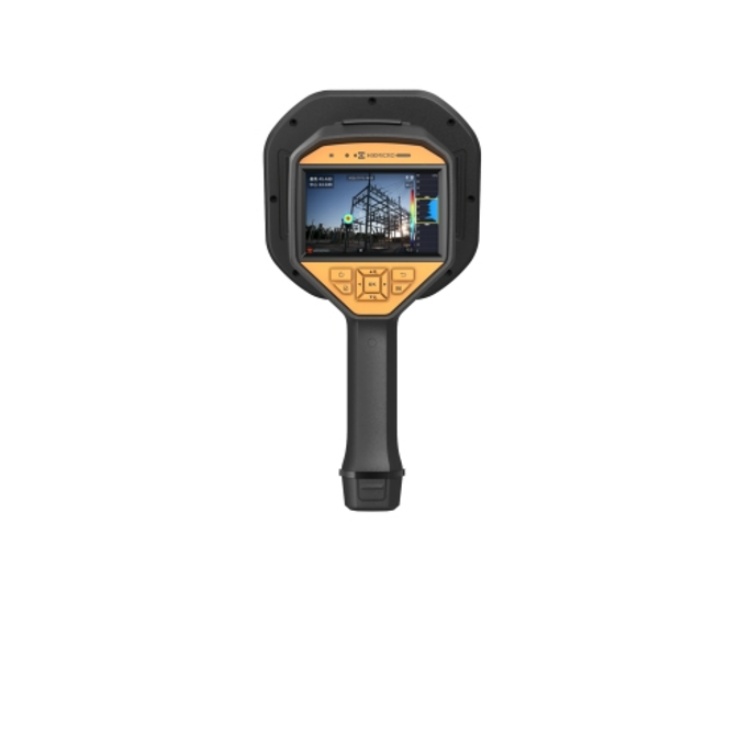

海康微影4.3寸屏手持式的工业5G防爆型声波成像仪
AP5DN是一款手持式的工业防爆型声波成像仪，广泛应用于电力局放，带压或真空条件下的气体泄漏检测、气密性检测、设备异响定位等多种场景。仪器利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。 可以帮助现场巡检人员快速定位故障，提供处置依据。
HM-AP5DN-W/5G 海康微影4.3寸手持式的工业5G防爆型声波成像仪【功能特性】
支持视频拍照和录制
支持气体泄漏，局放和机械故障等多种检测
检测频段0khz-96khz
136个数字硅MIC阵列
检测距离0.3~150米
【应用领域】
适用于电力运检，石油石化，煤矿冶金，轨道交通，传统、大型机械、高新的技术等制造业的电力，带压气体设备和机械故障检测。

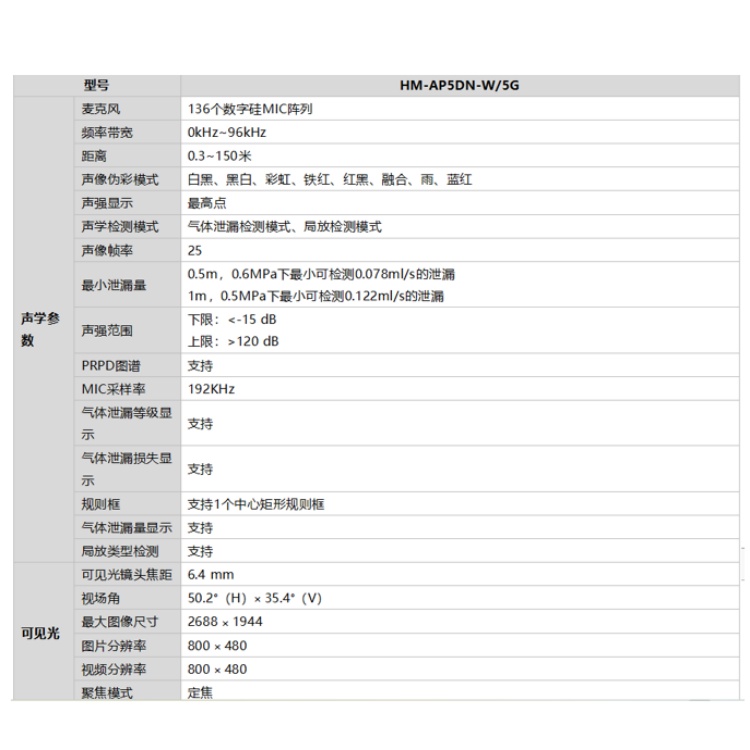

HM-AP5DN-W/5G 海康微影4.3寸手持式的工业5G防爆型声波成像仪 规格参数
型号 HM-AP5DN-W/5G
声学参数 麦克风 136个数字硅MIC阵列
频率带宽 0kHz~96kHz
距离 0.3~150米
声像伪彩模式 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红
声强显示 zui高点
声学检测模式 气体泄漏检测模式、局放检测模式
声像帧率 25
zui小泄漏量 0.5m，0.6MPa下zui小可检测0.078ml/s的泄漏
1m，0.5MPa下zui小可检测0.122ml/s的泄漏
声强范围 下限：<-15 dB
上限：>120 dB
PRPD图谱 支持
MIC采样率 192KHz
气体泄漏等级显示 支持
气体泄漏损失显示 支持
规则框 支持1个中心矩形规则框
气体泄漏量显示 支持
局放类型检测 支持
可见光 可见光镜头焦距 6.4 mm
视场角 50.2°（H）× 35.4°（V）
zui大图像尺寸 2688 × 1944
图片分辨率 800 × 480
视频分辨率 800 × 480
聚焦模式 定焦
图像显示 显示器 4.3'' LCD电容触摸屏 800 × 480
图像模式 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红等8种伪彩模式
系统功能 USB type-C
HDMI 支持
拍照 支持
录像 支持
文本注释 支持
界面语言 中文
Wi-Fi 支持
存储 64 GB
视频格式 .mp4
图片格式 .jpeg
硬件接口 TYPE-C
电池类型 锂离子电池
电池工作时间 2小时，可充电
系统参数 冲击/振动 冲击：25g(GB/T 2423.5-2019)
振动：20m/s2(GB/T 2423.10-2019)
电磁兼容性(EMC) ClassB
防爆标志 Ex ic IIC T6 Gc
工作温度和湿度 -20 °C~50 °C，≤95%
防护等级 IP54
防摔等级 1.2 m
重量 <1.2kg
尺寸 310.4mm*165mm*117mm
配件 充电座、适配器、数据线、HDMI视频输出线、高强度抗冲击便携箱、扶手带、MIC盖、电池x3（不含机身内）
数据储存 语音注释 支持（60 s）
订货型号
HM-AP5DN-W/5G

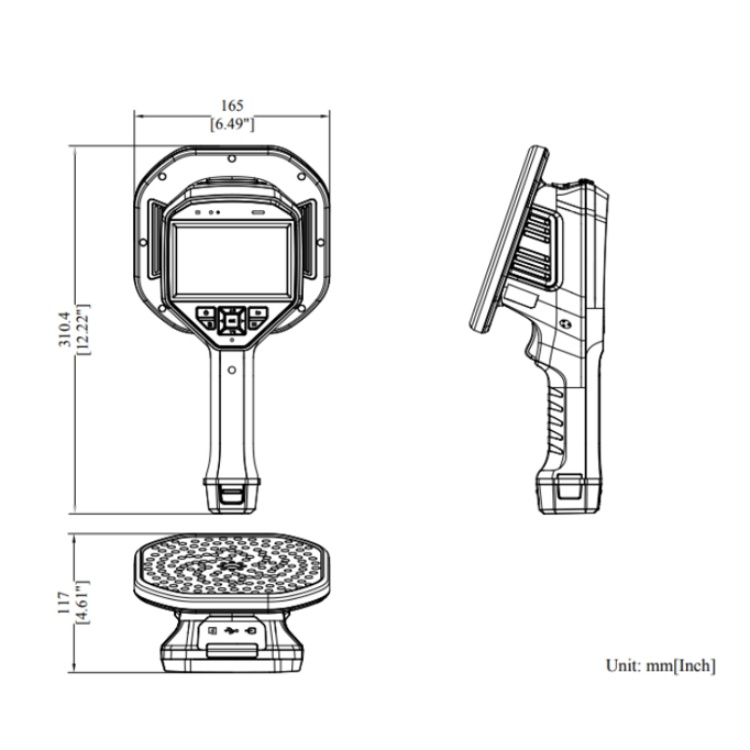

HM-AP5DN-W/5G 海康微影4.3寸手持式的工业5G防爆型声波成像仪 外形尺寸：
