MV-PE5301/-P
海康机器人物流检测工业制造用小型光电传感器
MV-PE5301/-P 型号光电传感器采用专用芯片，简单可靠，响应快。包含偏振过滤器，并支持亮/暗通调节。
MV-PE5301-P 海康机器人物流检测工业制造用小型光电传感器 MV-PE5301 功能特性
清晰红色光斑，包含偏振过滤器
抗干扰能力强，应对复杂光照环境
稳定检出高反物体
应用行业
机器人，物流检测，工业制造。
订货型号
PNP 型：MV-PE5301-P
NPN 型：MV-PE5301

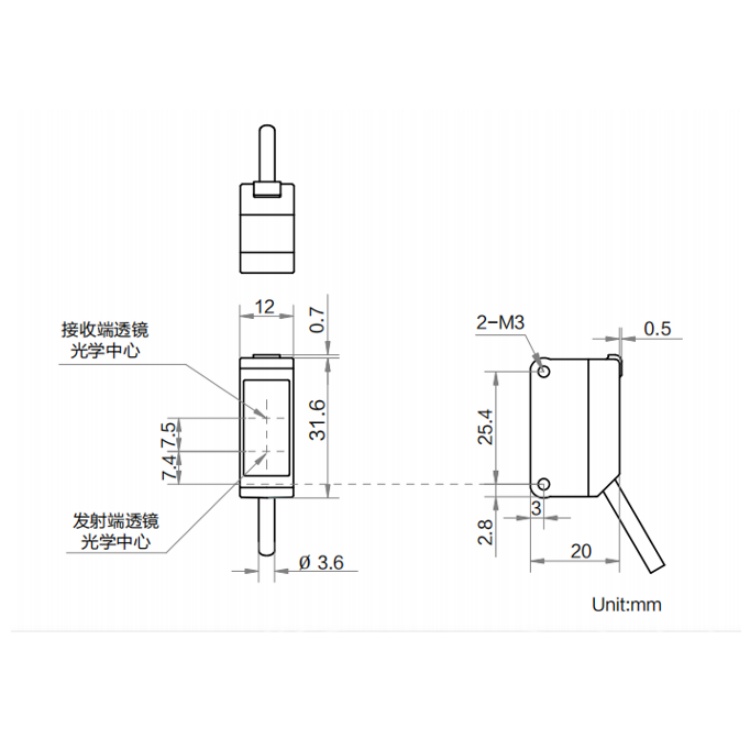

MV-PE5301-P 海康机器人物流检测工业制造用小型光电传感器 MV-PE5301 外形尺寸：
MV-PE5301-P 海康机器人物流检测工业制造用小型光电传感器 MV-PE5301 技术参数
型号
参数
MV-PE5301-P MV-PE5301
小型光电传感器
性能
检测距离 0.1 ~ 4 m
标准检测物 Φ50 mm以上的不透明体、半透明体、镜面
输出方式 PNP（暗通/亮通可切换） NPN（暗通/亮通可切换）
光源 红光 650 nm
响应时间 ≤500 us
重复（垂直于检测轴） ≤0.5 mm
电气特性
电源电压 DC12～24V±10% 纹波（Vp-p）10%以下
残余电压 ≤2 V
工作电流 ≤20 mA
负载电流 ≤100 mA
回路保护 反接保护，过流保护，过压保护
绝缘电阻 20 MΩ以上（电源连接端子与外壳之间）
耐电压 1000V AC，1分钟（电源连接端子与外壳之间）
结构
外形尺寸 20 mm × 12 mm × 31.6 mm
重量 约 45 g（含导线）
温度 工作温度-25 ~ 55℃，存储温度-30 ~ 70℃
湿度 35 ~ 85%RH
环境光照 太阳光：＜10000 lux
白炽灯：＜3000 lux
IP 防护等级 IP67
材质 外壳：塑料 PC
透镜：亚克力
指示灯 动作指示灯：橙色
稳定指示灯：绿色
连接方式 导线引出型（标配2米）
震动 10 ~ 500 Hz，上下振幅1.5 mm，X、Y、Z各方向2小时
冲击 500m/s2，X、Y、Z各方向3次
一般规范
RoHS

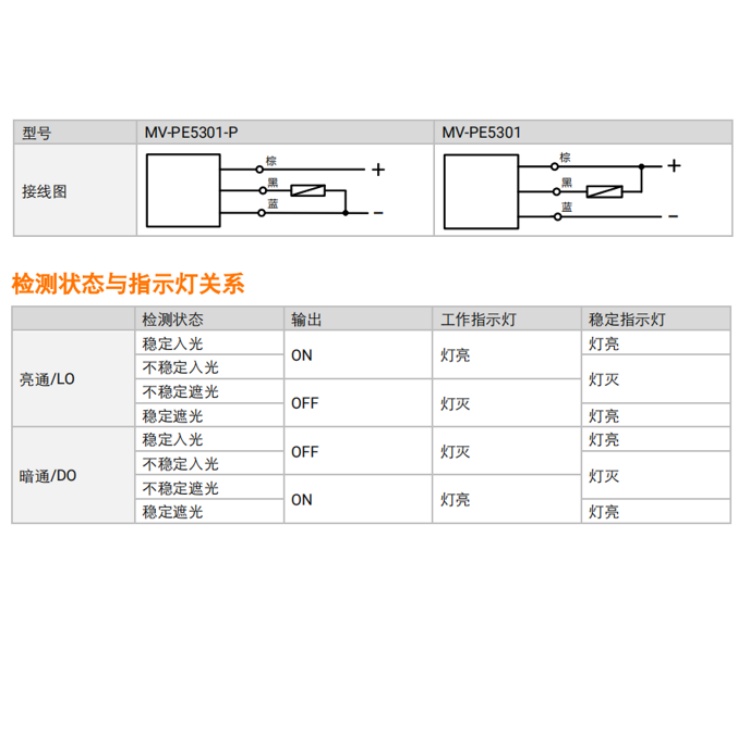

MV-PE5301-P 海康机器人物流检测工业制造用小型光电传感器 MV-PE5301 接线方式
检测状态与指示灯关系
检测状态 输出 工作指示灯 稳定指示灯
亮通/LO
稳定入光
ON 灯亮 灯亮
不稳定入光
灯灭
不稳定遮光
OFF 灯灭
稳定遮光 灯亮
暗通/DO
稳定入光
OFF 灯灭
灯亮
不稳定入光
灯灭
不稳定遮光
ON 灯亮
稳定遮光 灯亮

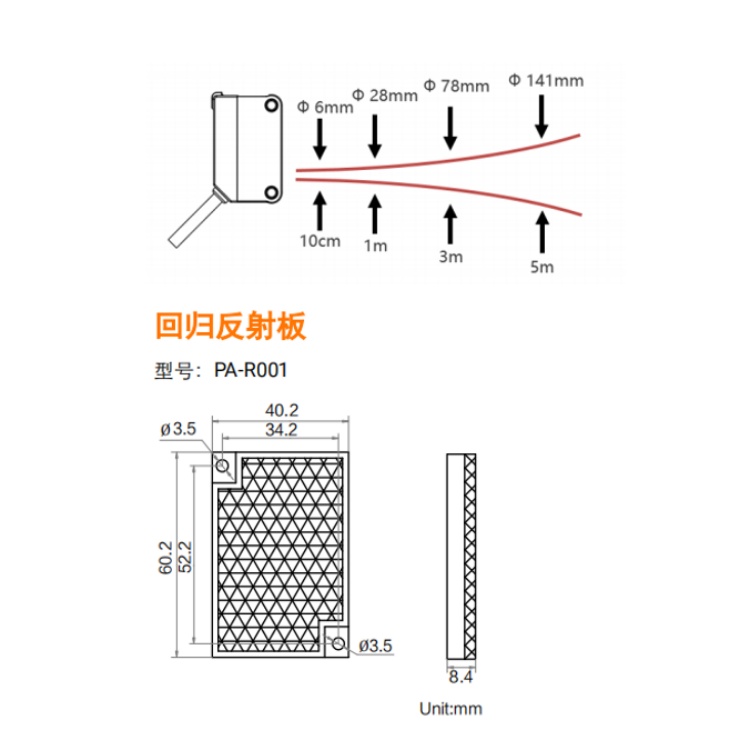

MV-PE5301-P 海康机器人物流检测工业制造用小型光电传感器 MV-PE5301 光斑尺寸：
回归反射板
型号：PA-R001
