MV-CH120-60GC

海康威视1200万像素1.1英寸CMOS彩色千兆以太网工业面阵相机


MV-CH120-60GM/GC高端型面阵相机,噪点低,分辨率高,图像优异。通过千兆以太网接口实时传输非压缩图像,全分辨率下zui高帧率可达9.5fps。


MV-CH120-60GC 海康威视1200万像素1.1英寸CMOS彩色千兆以太网工业面阵相机 功能特性

支持四面安装,尺寸小巧,可适配 C 口镜头

支持自动或手动调节增益、曝光时间,支持手动调节LUT、Gamma 校正

支持 LSC 镜头阴影校正、Sequencer 轮询、被动传输等高阶功能

彩色相机支持插值、白平衡、CCM、SuperPalette、SuperBayer 等色彩算法

兼容 GigE Vision V2.0 协议及 GenlCam 标准,无缝接入第三方软件平台

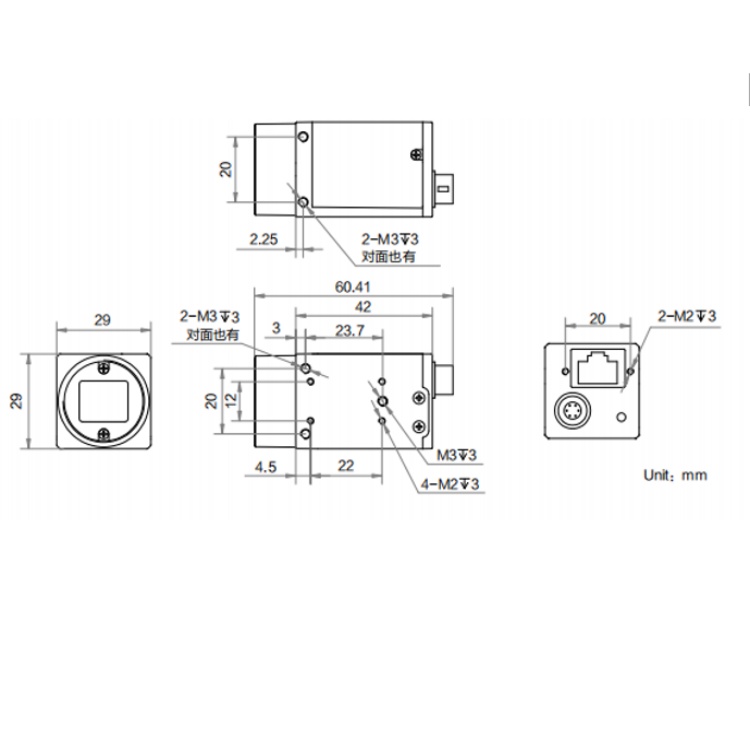

MV-CH120-60GC 海康威视1200万像素1.1英寸CMOS彩色千兆以太网工业面阵相机 外形尺寸:


MV-CH120-60GC 海康威视1200万像素1.1英寸CMOS彩色千兆以太网工业面阵相机 Sensor 响应曲线:


应用行业

电子半导体、工厂自动化、物流读码、医药包装等。


订货型号

黑白相机:MV-CH120-60GM

彩色相机:MV-CH120-60GC


MV-CH120-60GC 海康威视1200万像素1.1英寸CMOS彩色千兆以太网工业面阵相机 技术参数

型号

参数

MV-CH120-60GM MV-CH120-60GC

1200 万像素 1.1” CMOS 千兆以太网工业面阵相机

性能

传感器类型 CMOS,全局快门

传感器型号 堆栈式 BSI

像元尺寸 3.45 μm × 3.45 μm

靶面尺寸 1.1”

分辨率 4096 × 3000

zui大帧率 9.5 fps @4096 × 3000 Mono 8 9.5 fps @4096 × 3000 Bayer GB 8

动态范围 67.2 dB

信噪比 44.1 dB

增益 0 dB ~ 12 dB

曝光时间 45 μs ~ 10 sec

快门模式 支持自动曝光、手动曝光、一键曝光模式,支持 TriggerWidth

黑白/彩色 黑白 彩色

像素格式

Mono 8/10/10Packed/12/12Packed

Mono 8/10/12

Bayer GB 8/10/10Packed/12/12Packed

YUV422Packed,YUV422_YUYV_Packed

RGB 8,BGR 8

Binning 支持 1 × 1,2 × 2,4 × 4

下采样 支持 1 × 1,2 × 2,4 × 4

镜像 支持水平镜像、垂直镜像输出

电气特性

数据接口 Gigabit Ethernet(1000Mbit/s)兼容 Fast Ethernet(100Mbit/s)

数字 I/O 6-pin P7 接头提供供电和 I/O:1 路光耦隔离输入(Line0),1 路光耦隔离输出(Line1),

1 路双向可配置非隔离 I/O(Line2)

供电 9~24 V,支持 PoE 供电

典型功耗 2.1 W@12 VDC 2.2 W@12 VDC

结构

镜头接口 C-Mount

外形尺寸 29 mm × 29 mm × 42 mm

重量 约 100 g

IP 防护等级 IP40(正确安装镜头以及线缆的情况下)

温度 工作温度-10°C ~ 50°C,储藏温度-30°C ~ 70°C

湿度 20% ~ 95%RH 无冷凝

一般规范

软件 MVS 或第三方支持 GigE Vision 协议软件

操作系统 Windows XP/7/10/11 32/64bits,Linux 32/64bits 以及 MacOS 64bits

协议/标准 GigE Vision V2.0,GenICam

CE,RoHS,KC
