华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机
AB7200MU000 华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机 功能特性：
USB3.0接口，5Gbps理论传输带宽，USB接口供电；
结构紧凑，尺寸为35mm*35mm*19mm；
128MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；
支持多种图像数据格式输出,ROI,Binning,镜像等；
兼容USB3 Vision 协议和GenICam标准；
符合CE,FCC,RoHS。

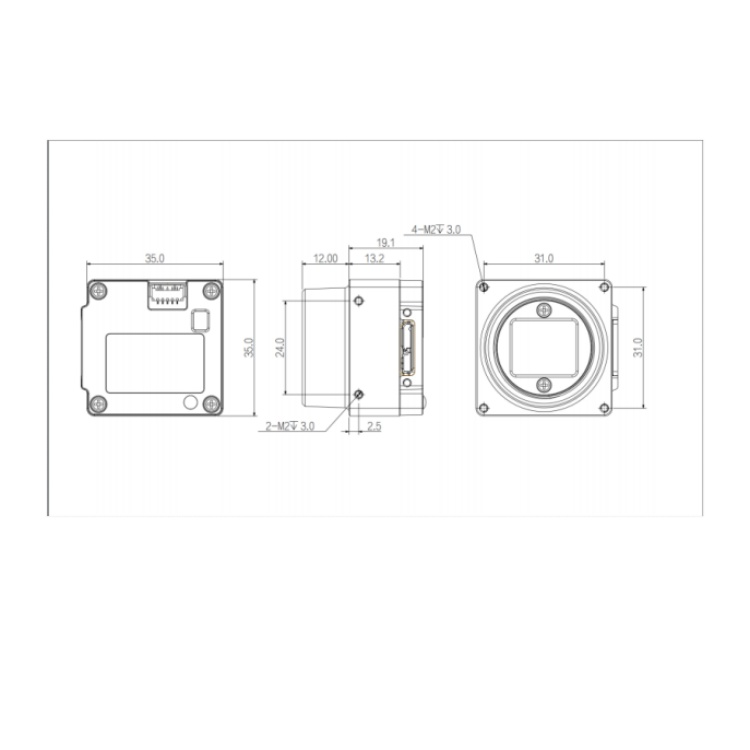

AB7200MU000 华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机 结构尺寸图（mm）：
AB7200MU000 华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机 技术参数
型号 AB7200MU000
基本参数
传感器 IMX174
传感器类型 1/1.2英寸CMOS
快门类型 Global
分辨率 1920 × 1200
帧率 164 fps
位深 10
黑白/彩色 黑白
像元 5.86 μm × 5.86 μm
图像参数
像素 2.3MP
信噪比 >38dB
动态范围 >70dB
图像格式 Mono8/10/10Packed
Binning Support
ROI 支持
X翻转 支持
Y翻转 支持
增益 1~32
伽马 范围0～4，支持LUT
快门曝光 16μS~1S
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 64MB
接口参数
接口 USB 3.0
GPIO接口 标准5芯触发接口：1路光耦隔离输入；1路光耦隔离输出；1路不带光耦隔离可配置输入输
出；
镜头接口 C
电源参数
供电方式 5.0V/900mA，通过USB3.0接口供电（符合USB3.0接口规范）
功耗 ≈2.8W
结构参数
产品尺寸 35mm×35mm×19mm(不含镜头座)
净重 68 g
环境参数
储存温度 -30℃～+80℃
工作温度 -30℃～+50℃

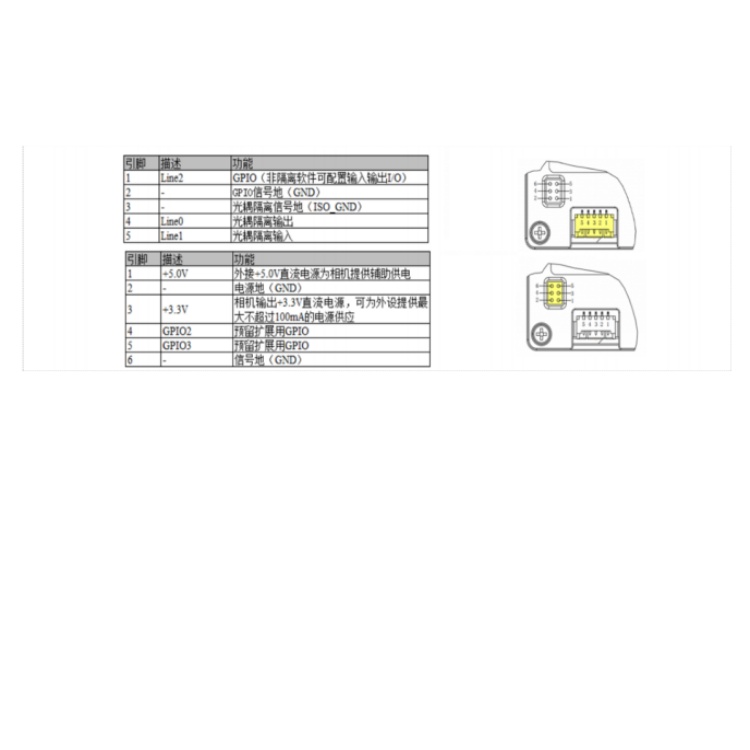

AB7200MU000 华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机 接口定义：

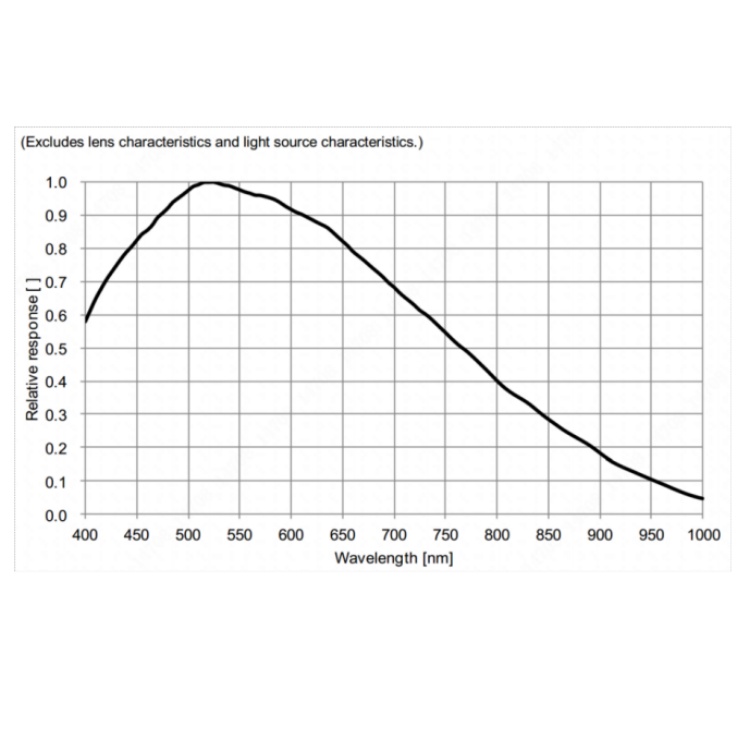

AB7200MU000 华睿科技230万像素1/1.2英寸IMX174 CMOS 全局快门帧率164 fps USB3.0接口黑白面阵AB系列单板相机 光谱曲线图：
