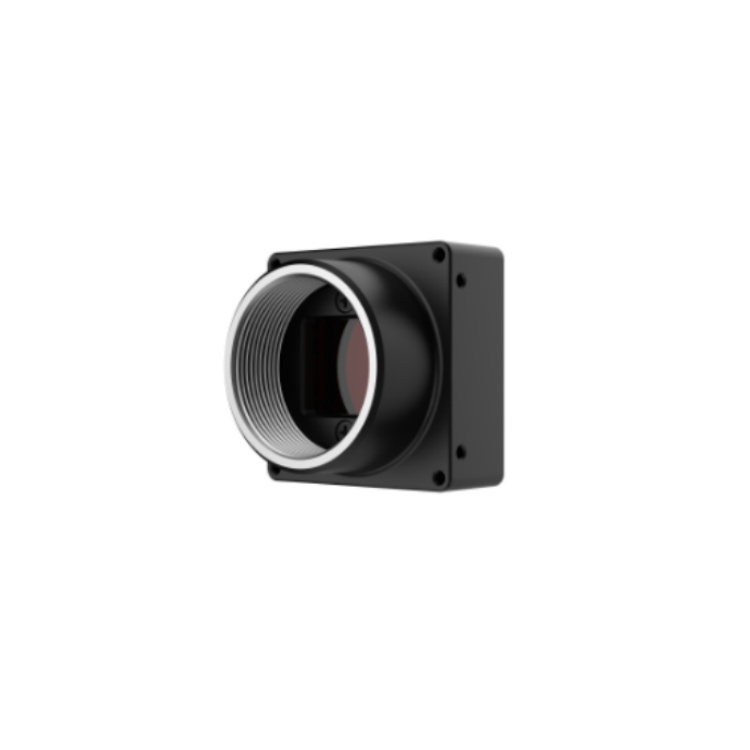

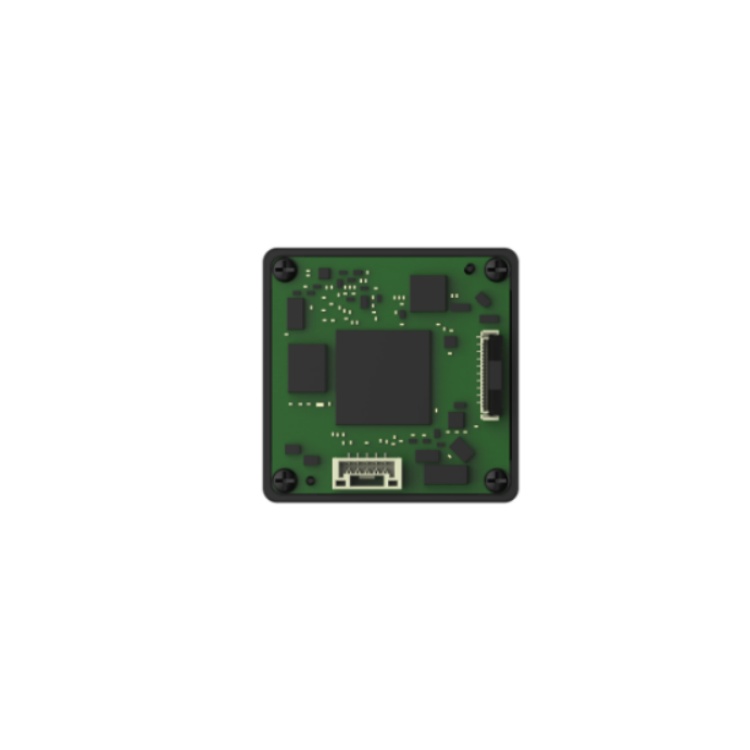

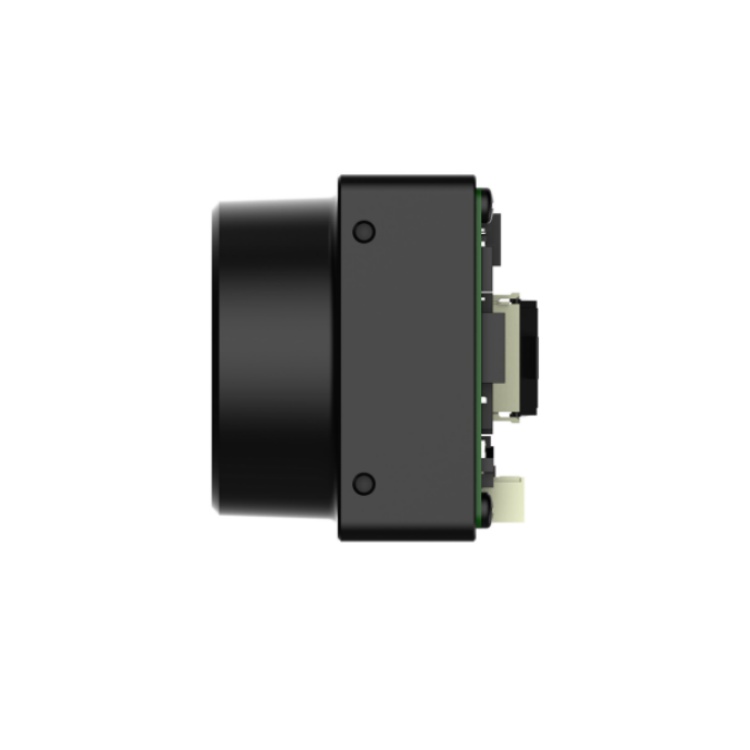

华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门23.4 fps USB3.0接口黑白AB系列单板相机
AB7A20MU102 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门23.4 fpsUSB3.0接口黑白AB系列单板相机 功能特性：
USB3.0接口，5Gbps理论传输带宽，USB接口供电；
结构紧凑，尺寸为35mm*35mm*19mm；
128MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；
支持多种图像数据格式输出,ROI,Binning,镜像等；
兼容USB3 Vision 协议和GenICam标准；
符合CE,FCC,RoHS。

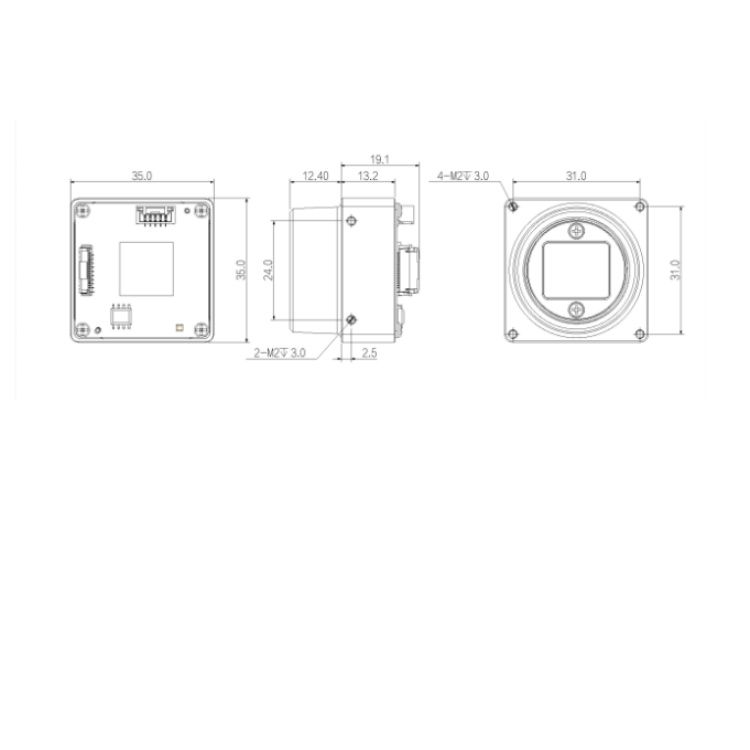

AB7A20MU102 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门23.4 fpsUSB3.0接口黑白AB系列单板相机 结构尺寸图（mm）：
AB7A20MU102 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门23.4 fpsUSB3.0接口黑白AB系列单板相机 技术参数
型号 AB7A20MU102
基本参数
传感器 IMX304
传感器类型 1.1英寸 CMOS
快门类型 Global
分辨率 4096 × 3000
帧率 23.4 fps
位深 12
黑白/彩色 黑白
像元 3.45 μm × 3.45 μm
图像参数
像素 12 MP
信噪比 >38dB
动态范围 >70dB
图像格式 Mono8/10/10Packed
Binning 支持
ROI 支持
X翻转 支持
Y翻转 支持
增益 1~32
伽马 范围0～4，支持LUT
快门曝光 16μS~1S
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 64MB
接口参数
接口 USB 3.0
GPIO接口 5芯白插接口:1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C
电源参数
供电方式 5.0V/900mA，通过USB3.0接口供电（符合USB3.0接口规范） 或
+5.0V/1A直流电源辅助供电（通过辅助通信接口）
功耗 ≈3.2W
结构参数
产品尺寸 35mm×35mm×31mm(不含镜头座)
净重 50g
环境参数
储存温度 -30℃～+80℃
工作温度 -30℃～+50℃

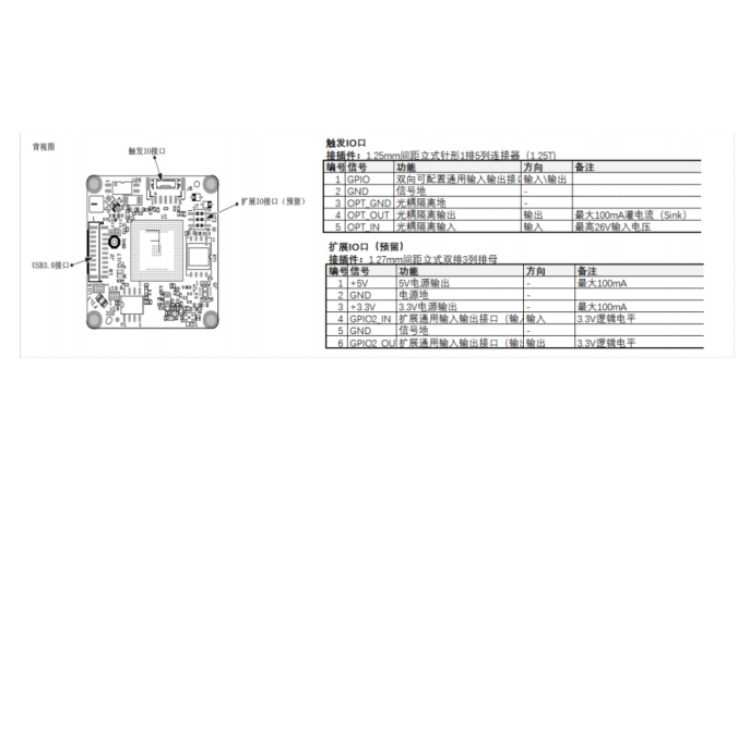

AB7A20MU102 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门23.4 fpsUSB3.0接口黑白AB系列单板相机 接口定义：
