MV-SC2023XM-16M-WBN 海康240万16mm电动调焦黑白视觉传感器 1/3.52英寸CMOS，全局快门75fps 植入高定位、测量、识别算法，可实现计数、有无、测量和识别等功能 I/O接口丰富，可接入多路输入、输出信号 像元尺寸2.2μm×2.2μm 分辨率1920×1280 数据接口Fast Ethernet(100 Mbit/s) 供电24VDC 镜头接口 M12-Mount,可机械调焦 白色光源 IP65防护等级 MV-SC2023XM-16M-WBN
MV-SC2023XM-16M-WBN
海康机器人SC2000X视觉传感器，240万像素1/3.52英寸CMOS，全局快门75fps，黑白，16mm镜头，电动调焦
MV-SC2023XM-16M-WBN 海康机器人SC2000X视觉传感器，240万像素1/3.52英寸CMOS，全局快门75fps，黑白，16mm镜头，电动调焦 功能特性：
采用嵌入式硬件平台，可进行高速图像处理
植入高定位、测量、识别算法，可实现计数、有无、测量和识别等功能
I/O接口丰富，可接入多路输入、输出信号
状态指示灯丰富，可实时查看设备状态，方便调试与维护
光源设计巧妙，确保照明区域亮度均匀
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、Ethernet/IP等多种通讯模式
订货型号
MV-SC2023XM-16M-WBN

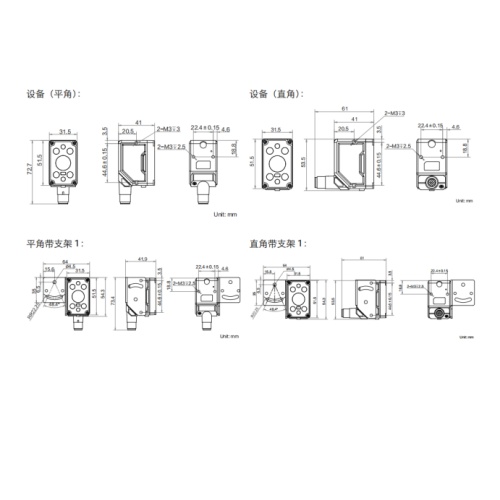

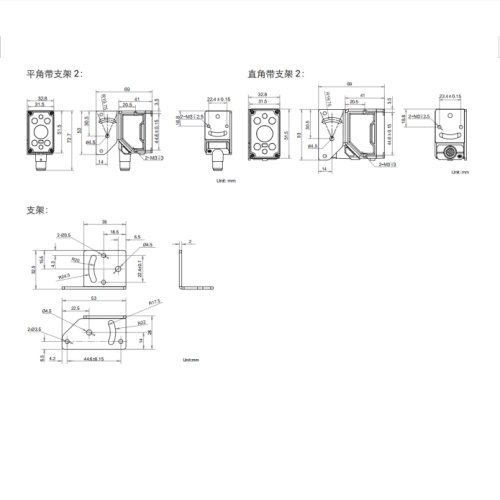

MV-SC2023XM-16M-WBN 海康机器人SC2000X视觉传感器，240万像素1/3.52英寸CMOS，全局快门75fps，黑白，16mm镜头，电动调焦 外形尺寸：
MV-SC2023XM-16M-WBN 海康机器人SC2000X视觉传感器，240万像素1/3.52英寸CMOS，全局快门75fps，黑白，16mm镜头，电动调焦 详细技术参数：
型号 型号 MV-SC2023XM-16M-WBN
名称 SC2000X视觉传感器，240万像素，黑白，16mm镜头，电动调焦
工具 视觉工具 测量:点点测量、点线测量、对比度测量、灰度面积、节距测量、宽度测量、亮度均值、线线角度、直径测量、直线角度
计数:斑点计数、边缘计数、轮廓计数、图案计数
识别:码识别、种类识别、字符识别
有无的:斑点有无、边缘有无、轮廓有无、图案有无、异常判断、圆有无、直线有无
逻辑:变量计算、分支控制、逻辑判断、数据格式化 、条件判断、字符比较、组合判断
定位:标定转换、单点对位、单点纠偏、单点抓取、单位转换、位置修正
缺陷工具:异常检测
方案能力 支持方案导入/导出,zui多可存储16个方案,40个模块
通讯协议 RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV等
相机 传感器类型 CMOS,全局快门
像元尺寸 2.2μm×2.2μm
靶面尺寸 1/3.52英寸
分辨率 1920×1280
zui大采集帧率 75fps
增益 0dB to 48dB
曝光时间 36μs to 100ms
像素格式 Mono 8
黑白/彩色 黑白
电气特性 数据接口 Fast Ethernet(100 Mbit/s)
数字I/O 17-pin M12接口提供电源和I/O:包含2路隔离输入(Line 0/1),2路隔离输出(Line 2/3),1路RS-232,支持通过侧面按钮触发设备
供电 24VDC
功耗 平均功耗:5W@24VDC(启用自带补光灯)
zui大功耗:12W@24VDC(启用自带补光灯)
结构 镜头接口 M12-Mount,可机械调焦
焦距 16mm
镜头罩 透明镜头罩,可选购半偏振、全偏振
光源 白色光源,可选购红光、蓝光、红外光、紫外光或红蓝双色光
瞄的准器 2颗绿光LED
指示灯 电源指示灯PWR、网络指示灯LNK、结果显示指示灯OK/NG、用户指示灯U1
外形尺寸 平角:72.7mm×31.5mm×41mm
直角:51.5mm×31.5mm×61mm
重量 118g
IP防护等级 IP65
温度 工作温度0 ~ 50°C,储藏温度-30 ~ 70°C
湿度 20% ~ 95%RH无冷凝
抗振动强度 裸机满足IEC 60068-2-6:2007(10至55 Hz,全振幅1.5 mm,X、Y、Z各方向2小时)
抗冲击强度 裸机满足IEC 60068-2-27:2008(30 g/11 ms,半正弦波,6个轴向,每个轴向500次冲击,共3000次冲击)
一般规范 软件 SCMVS
CE、KC
