HM-TD5537T-7/W/GLT

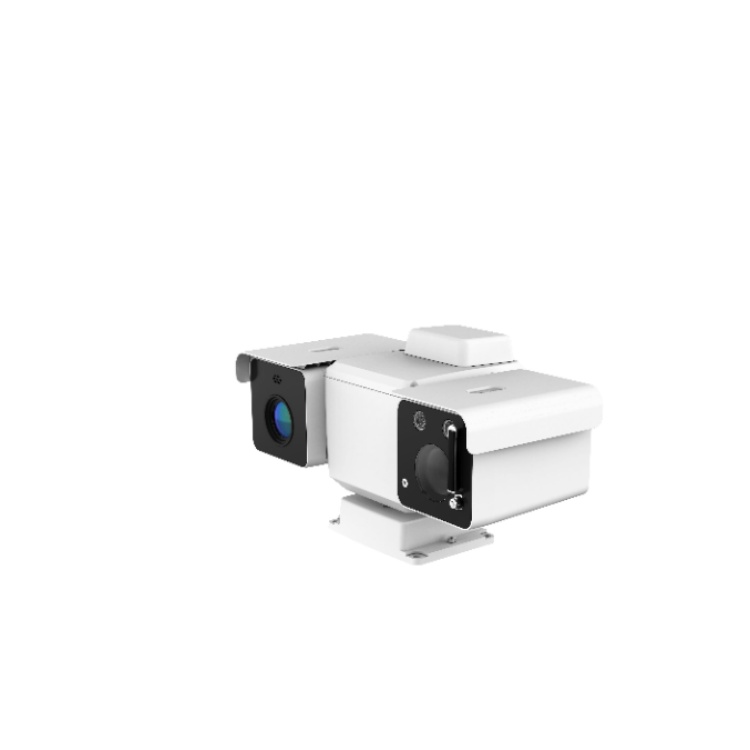

海康微影热成像双光谱4G全网通MINI云台网络摄像机

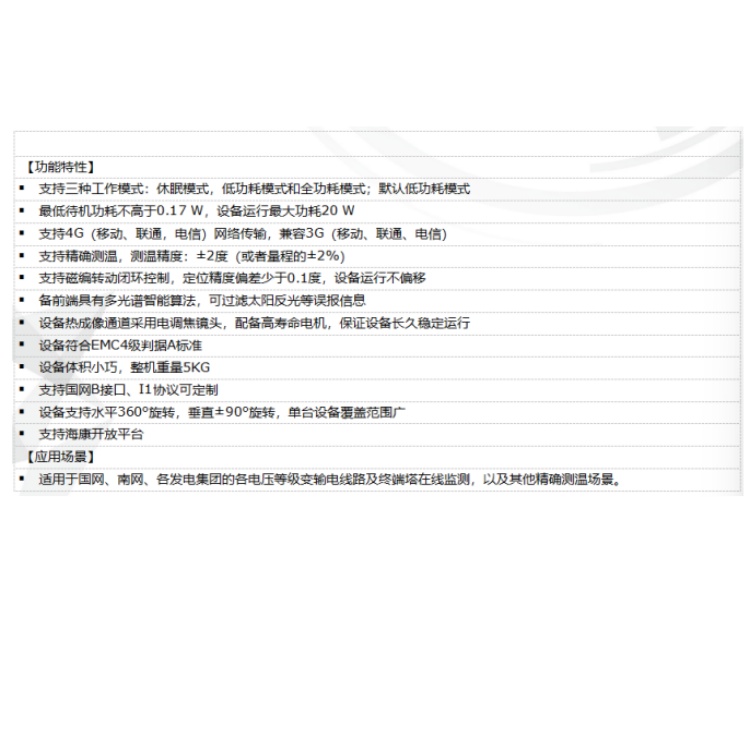

HM-TD5537T-7/W/GLT 海康微影热成像双光谱4G全网通MINI云台网络摄像机【功能特性】
支持三种工作模式：休眠模式，低功耗模式和全功耗模式；默认低功耗模式
zui低待机功耗不高于0.17 W，设备运行zui大功耗20 W
支持4G（移动、联通，电信）网络传输，兼容3G（移动、联通、电信）
支持精的确测温，测温：±2度（或者量程的±2%）
支持磁编转动闭环控制，定位偏差少于0.1度，设备运行不偏移
备前端具有多光谱智能算法，可过滤太阳反光等误报信息
设备热成像通道采用电调焦镜头，配备高寿命电机，保证设备长久稳定运行
设备符合EMC4级判据A标准
设备体积小巧，整机重量5KG
支持国网B接口、I1协议可定制
设备支持水平360°旋转，垂直±90°旋转，单台设备覆盖范围广
支持海康开放平台
【应用场景】
适用于国网、南网、各发电集团的各电压等级变输电线路及终端塔在线监测，以及其他精的确测温场景。
HM-TD5537T-7/W/GLT 海康微影热成像双光谱4G全网通MINI云台网络摄像机 规格参数：
热成像
传感器类型 氧化钒非制冷型探测器
分辨率 384 × 288
响应波段 8~14μm
NETD（噪声等效温差） <50mk(@25°C,F#=1.0)
热成像镜头焦距 7 mm
热成像近摄距 0.6m
zui大光圈值 1.0
探测距离（车辆） 568m
探测距离（人） 185m
识别距离（车辆） 142m
识别距离（人） 46m
辨认距离（车辆） 71m
辨认距离（人） 23m
视场角 54.8°(H)*42.5°(V)
目标物zui近测温距离（以0.1×0.1米为准） 0.6m
调色板 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿蓝、深蓝
目标物zui远测温距离（以0.1×0.1米为准） 8m
测温 ±2度（或者量程的±2%）
测温范围 -20℃-150℃，0℃-550℃
可见光
传感器 1/2.8英寸CMOS
zui大图像分辨率 2688*1520
焦距 5~160mm，32倍光学变焦
补光功能 白光灯补光照射距离30m
zui低照度 彩色：0.05Lux @ (F1.6，AGC ON)；黑白：0.01Lux @ (F1.6，AGC ON)
聚焦 半自动/手动
视场角 54°(H)*31.4°(V)~2°(H)*1.1°(V)
云台功能
水平范围 水平360°
水平速度 环温-20℃~70℃情况下：0.5°-90°/s；
环温-40℃~-20℃情况下：0.5°-20°/s；
垂直范围 垂直-90°~ 90°
垂直速度 环温-20℃~70℃情况下：0.5°-40°/s；
环温-40℃~-20℃情况下：0.5°-20°/s；
预置点 ±0.1°
预置点个数 300个
巡航扫描 8条，每条可添加256个预置点
扫描模式 自动扫描/帧扫描/全景扫描/垂直扫描/随机扫描/区域扫描/预置点/巡航扫描
系统功能
安全策略 支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
视音频
zui大预览路数 zui多20路
视频压缩标准 H.265/H.264/MJPEG，H.264编码支持Baseline/Main/High Profile
音频压缩标准 G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/AAC/PCM
视频格式 H.264、H.265、MJPEG
接口
客户端 支持iVMS-4200 PCNVR客户端
浏览器 支持IE10.0+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言
报警输入 2路开关量输入(0-5vDC)
报警输出 2路，支持报警联动
音频输入 音频输入(LINE输入、MIC输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10%
音频输出 线性电平，阻抗:600Ω
复位键 支持一键复位功能
RS485控制接口 支持RS485协议
网口 内置RJ45网口，支持10M/100M网络数据
SD卡存储 内置SD卡插槽，支持SD/SDHC卡（zui大支持128G），可支持手动录像/报警录像，支持断网续传,录像不丢失
拾音器 全指向，灵敏度-24dB，信噪比60dB
扬声器 8Ω，1.5W，F0=1200Hz，SPL=94dB
4G卡尺寸 小卡（Micro Sim）
系统参数
用户管理 支持三级用户权限管理，管理员、操作员、普通用户
电源输入 DC9~28V
防护等级 IP67
工作温度和湿度 温度-40℃~70℃(室外)、湿度小于90%
功率 休眠模式1(MCU保活主平台休眠)：功耗 0.17W 唤醒时间60S
休眠模式2（SOC保活,热成像、可见光、云台均不运行）：功耗4.78W 唤醒时间＜3S
低功耗防山火模式（热成像火点检测，可见光及云台不开）：8.26W
低功耗防外破模式（可见光防外破、热成像及云台不开）：7.44W
测温模式（热成像测温、可见光热成像实时预览）：10.8W
全功能运行（热成像防火、可见光防外破、云台运动、实时预览）：13.8W
设备运行zui大功耗20 W：
无线传输 有线传输基础上，支持全网通2G/3G/4G无线传输
无线热插拔 SIM卡支持热插拔
无线制式 LTE-TDD/LTE-FDD
无线频段 LTE-TDD 四频 Band 39/40/41
LTE-FDD 四频 Band 1/3/5/8
无线调制方式 LTE-TDD QPSK/16QAM
LTE FDD QPSK/16QAM
无线占用带宽 LTE-TDD ≤20/15/10/5/3/1.4MHz LTE FDD ≤20MHz
无线发射功率 LTE-TDD 23dBm±2.7dB
LTE FDD 23dBm±2.7dB
无线频率范围 LTE-TDD 1885-1915MHz /2300-2370MHz/2575-2655MHz LTE FDD 1920-1965MHz/1710-1785MHz/889-915MHz/824-835MH
一般规范
重量 5kg
尺寸 320mm×194mm×176mm
订货型号
HM-TD5537T-7/W/GLT

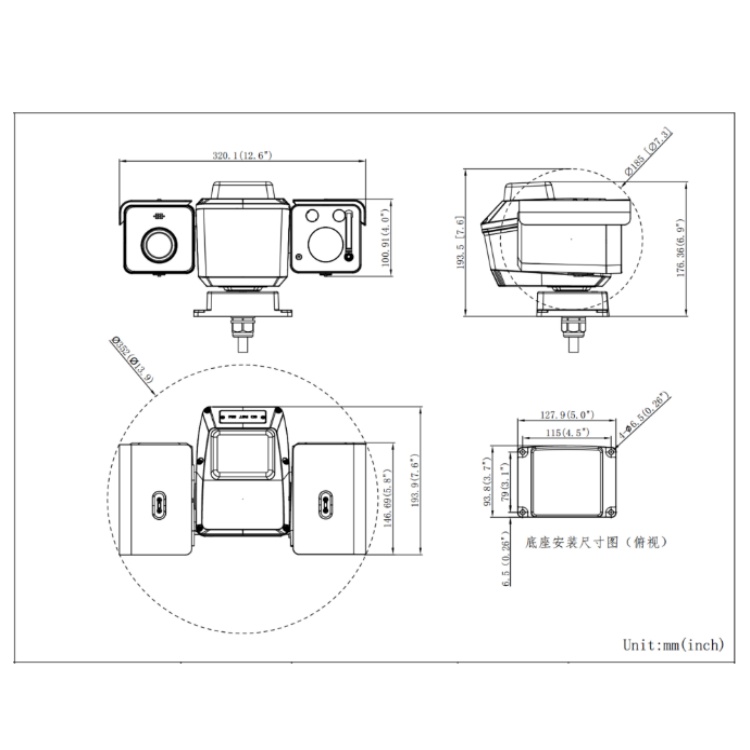

HM-TD5537T-7/W/GLT 海康微影热成像双光谱4G全网通MINI云台网络摄像机 外形尺寸：
