HM-TD1217-3/QA(B)

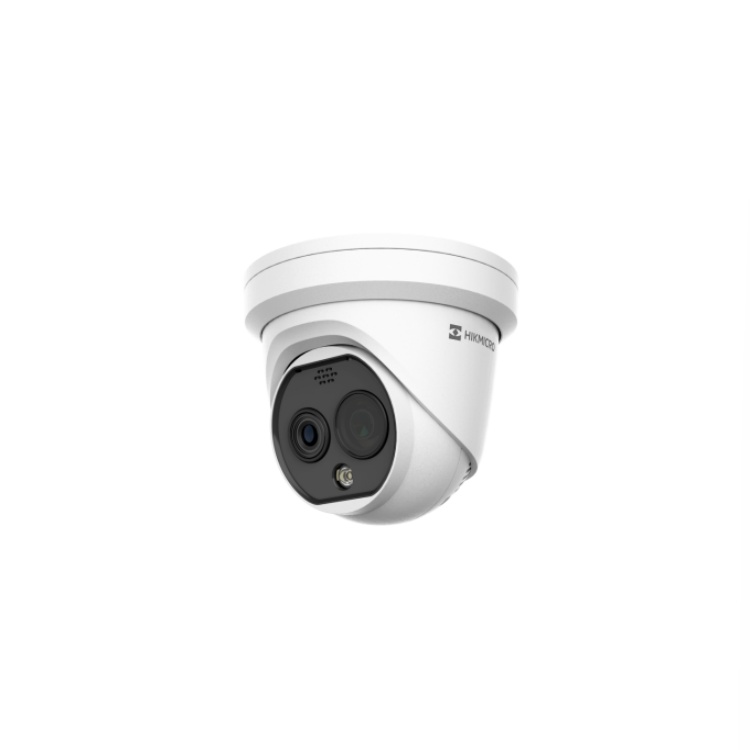

海康微影近距离测温设备双光谱声光警戒半球摄像机
热成像双光谱半球摄像机是一款近距离测温防火设备。设备支持区域入侵、越界检测、烟火检测、吸烟检测、温度异常等报警功能。
HM-TD1217-3/QA(B) 海康微影近距离测温设备双光谱声光警戒半球摄像机【功能特性】
支持吸烟检测、火点检测、烟雾检测、温度异常检测
支持区域入侵检测、越界检测、进入区域检测、离开区域检测、音频异常检测等功能
支持测温功能：支持普通测温，测温检测；可以画zui多10个点，1条线，10个区域检测。
支持AI开放平台
支持线性、直方图、自适应等热成像AGC模式，支持DDE、3D DNR
支持双光融合、叉车去误报、太阳反光去误报等智能算法
【应用场景】
适用于实验室管理、数据中心管理、机房管理、重要资产管理等业务应用。作为室内安全预警，利用智能算法+热成像+热成像感知，覆盖更多碎片化场景，真正意义上实现一机多用，满足用户多种需求。
HM-TD1217-3/QA(B) 海康微影近距离测温设备双光谱声光警戒半球摄像机 规格参数：
热成像
热成像传感器类型 氧化钒非制冷型探测器
热成像响应波段 8~14 μm
热成像像元尺寸 17μm
热成像分辨率 160 × 120
热成像焦距&视场角 3mm，50° × 37.2°
热成像zui大光圈值 1.1
噪声等效温差NETD ＜ 40mk(@25°C,F#=1.0)
空间分辨率MRAD 5.48
温度异常功能 全屏测温
模式：10个点，10个框，1条线总计21个测温规则
伪彩 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种
测温范围 -20℃~150℃
测温 ±8℃或者读数的±8%（取zui大值）
人员zui远报警距离（以1.8米*0.5米为准） 21m
车辆zui远报警距离（以4米*1.4米为准） 63m
吸烟检测zui远报警距离 3m
热成像近摄距 0.2m
防火zui远报警距离（以0.05㎡高温源或0.1㎡火焰为准） 24m
zui远测温距离（满足测温，以0.1m*0.1m目标物为准） 3.3
可见光
可见光传感器类型 400万星光级1/2.7英寸 Progressive Scan CMOS
可见光分辨率 2688 × 1520，400万
宽动态 120dB
可见光焦距&视场角 4 mm，84.0° (H) x 44.8° (V)
可见光光圈值 F1.6
zui低照度 0.0089Lux @(F1.6,AGC ON) ,0 Lux with IR
可见光补光功能 红外补光zui远可达15米
烟雾zui远报警距离（以1㎡为准） 24m
图像处理
双光融合 支持热成像通道融合可见光图像信息，提升热成像通道图像细节
智能信息叠加 支持可见光通道图像中叠加热成像信息（仅支持测温规则，测温值）
系统功能
报警联动 1个内置白光灯、1个内置扬声器，支持联动白光报警、支持联动声音报警（语音可自定义）
周界防范应用 热成像通道（默认）：越界检测，区域入侵检测，进入/离开区域检测
可见光通道：越界检测，区域入侵检测，进入/离开区域检测
防火监测应用 热成像通道：吸烟检测、火点检测、温度异常
可见光通道：烟雾检测
视音频
zui大预览路数 20路
主码流帧率分辨率 50Hz 25fps (2688*1520),,25fps (1920 × 1080), 25fps (1280 × 720)
60Hz: 30fps (2688*1520),30fps (1920 × 1080), 30fps (1280 × 720)
热成像：25fps (160 × 120 (输出 320 × 240)
子码流帧率分辨率 可见光：50Hz: 25fps (704 × 576), 25fps (352*288)
可见光：60Hz: 30fps (704 × 480), 30fps (352*288)
热成像：25fps (160 × 120 (输出 320 × 240))
视频压缩标准 H.265/H.264/MJPEG
音频压缩标准 G.711/G.722.1/G.726/MP2L2/PCM
接口
RS485控制接口 1路，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
报警输入 支持1路DC 0~5V报警输入
报警输出 支持1路常开型继电器输出，报警类型可设置
音频输入 1路3.5mm Mic in/Line in interface. Line input: 2-2.4V[p-p]
音频输出 1路3.5mm Impedance: 600Ω
SD卡存储 内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（zui大支持256G），可支持手动录像/报警录像
复位键 1个复位键
网口 1路RJ45接口10/100M自适应以太网口
系统参数
用户管理 支持三级用户权限管理，管理员、操作员、普通用户
电源输入 12 VDC (±25%) 或PoE (802.3af, class 3)
功率 12 VDC±25%: 0.5 A, max. 6 W
PoE (802.3af, class 3): 36V to 57 V, 0.22 A to 0.14 A, Max 6.5 W42.5 V~57 V, 0.14 A~0.22 A, max. 6.5 W
工作温度和湿度 -40℃~70℃，＜95% RH
防护等级 IP67
重量 940g
作用距离表
智能类型 参考物 报警距离
周界防范 人1.8m*0.5m 21m
周界防范 车4.0m*1.4m 63m
测温 满足测温，以0.1m*0.1m目标物为准 3.3m
吸烟检测 烟头 3m
防火 以0.05㎡高温源或0.1㎡火焰为准 24m
烟雾检测 以1㎡烟雾为准 24m
订货型号
HM-TD1217-3/QA(B)

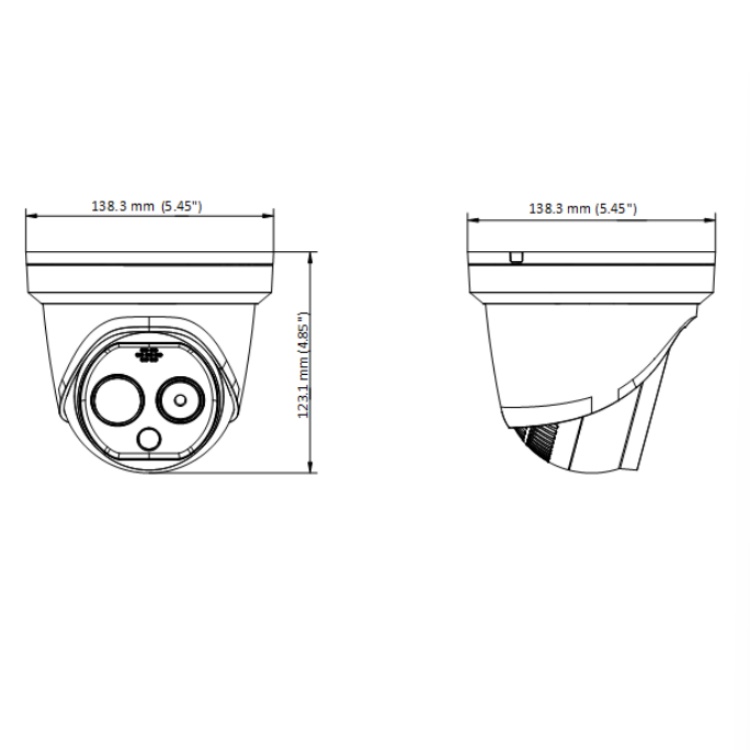

HM-TD1217-3/QA(B) 海康微影近距离测温设备双光谱声光警戒半球摄像机 外形尺寸：

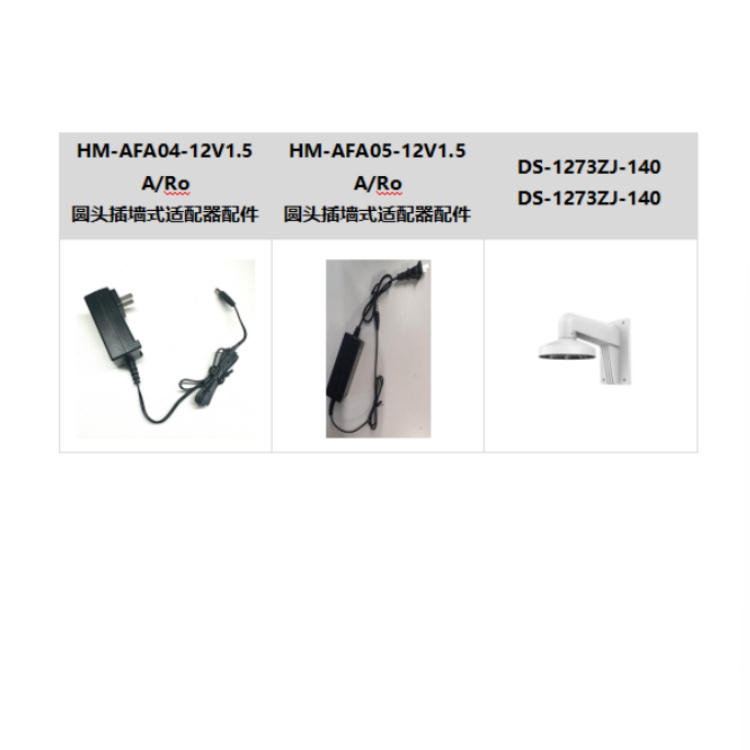

HM-TD1217-3/QA(B) 海康微影近距离测温设备双光谱声光警戒半球摄像机 配件
推荐购买
HM-AFA04-12V1.5A/Ro
圆头插墙式适配器配件 HM-AFA05-12V1.5A/Ro
圆头插墙式适配器配件 DS-1273ZJ-140
DS-1273ZJ-140
