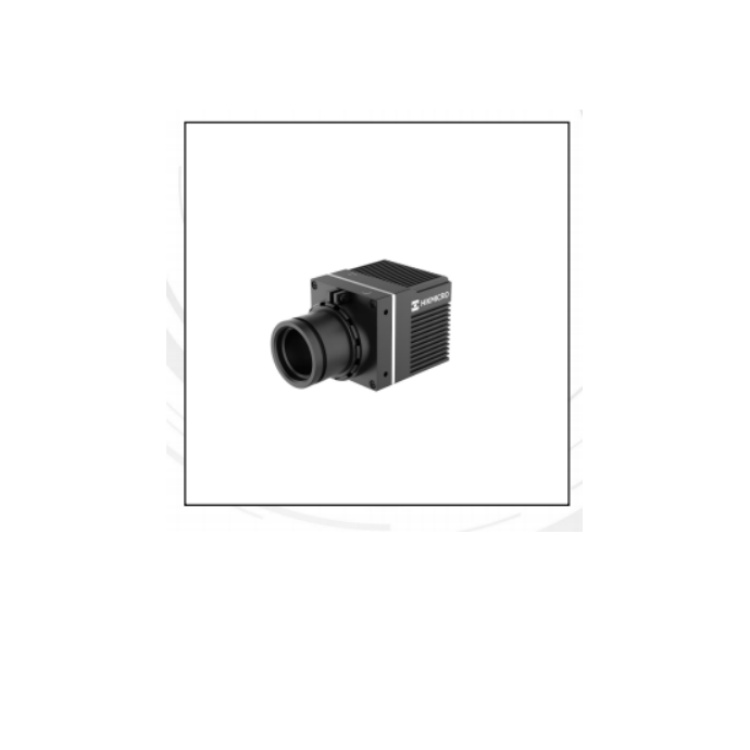

海康微影8mm定焦千兆网口在线式测温热像仪

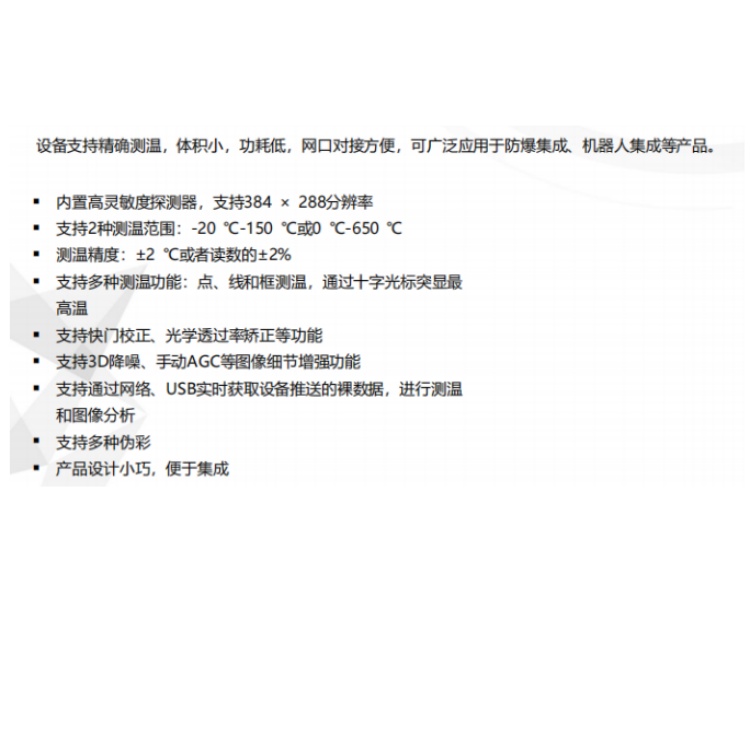

HM-TD203R-8JHD 海康微影8mm定焦千兆网口在线式测温热像仪 产品特点：
设备支持测温，体积小，功耗低，网口对接方便，可广泛应用于防爆集成、机器人集成等产品。
内置高灵敏度探测器，支持384×288分辨率
支持2种测温范围：-20 ℃-150 ℃或0 ℃-650 ℃
测温：±2 ℃或者读数的±2%
支持多种测温功能：点、线和框测温，通过十字光标突显zui高温
支持快门校正、光学透过率矫正等功能
支持3D降噪、手动AGC等图像细节增强功能
支持通过网络、USB实时获取设备推送的裸数据，进行测温和图像分析
支持多种伪彩
产品设计小巧，便于集成
HM-TD203R-8JHD 海康微影8mm定焦千兆网口在线式测温热像仪 规格参数：
热成像
传感器类型 氧化钒非制冷型探测器
分辨率 384 × 288
帧频 50 Hz: 50 fps
像元尺寸 12 μm
响应波段 8~14 μm
NETD（噪声等效温差）≤ 30 mk(@25 °C,F#=1.0)
zui大图像尺寸 384 × 288
热成像镜头焦距 8mm
MRAD（空间分辨率）1.50
zui大光圈值 1.0
热成像近摄距0.8 m
热成像数字变倍×2, ×4, ×8
测温zui远距离（0.1×0.1m）12 m
视场角 34°(H)×26°(V)
调色板
白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝、冬、
夏、蓝红等18种
测温 ±2 ℃或读数的±2%（取zui大值）
测温范围 -20 ℃-150 ℃或0 ℃-650 ℃
图像处理
智能信息叠加
支持点、线、框规则测温，总数上限为21，其中点或框规则zui大的配置数量均可为21，线规则zui多配置1个视音频
zui大预览路数20路
视频压缩标准H.265/H.264/MJPEG
接口
客户端 iVMS-4200、HIKMICRO Studio
报警输入 支持1路DC 0~3.3 V报警输入
报警输出 支持1路常开型继电器输出
RS485控制
接口
1路，支持HIKVISION, PELCO-P, PELCO-D, modbusRTU, modbusASCII
网口 1路RJ45接口10 M/100 M/1000 M自适应以太网口
网络协议
IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICM
P,DHCP,ISUP,GB28181,ONVIF,萤石云,modbusTCP,WebSocket,PPPoE,多播,SRTP,OTAP
应用编程接口 支持RTSP、SDK 16/32bit 384 × 288像素温度数据输出
模拟视频输出 支持1路CVBS输出 USB 1路，USB type-c接口，支持UVC协议
系统参数
菜单语言 中文
存储温度和
湿度-40 ℃~70 ℃，＜90% RH
外壳材质 铝合金
安装 M3螺纹口
尺寸 79.8 × 44.2 × 44.2 mm（长 × 宽 × 高）
装箱清单 设备*1，适配器（含接线端子）*1，网线*1，USB线缆*1，快速入门指南*1
电源输入DC 10~30 V
备注：包装标配DC 12 V电源适配器
功率 Max 3.2W
工作温度和湿度-20 ℃~60 ℃，＜90% RH
防护等级 IP40
重量 约171 g
订货型号
HM-TD203R-8JHD

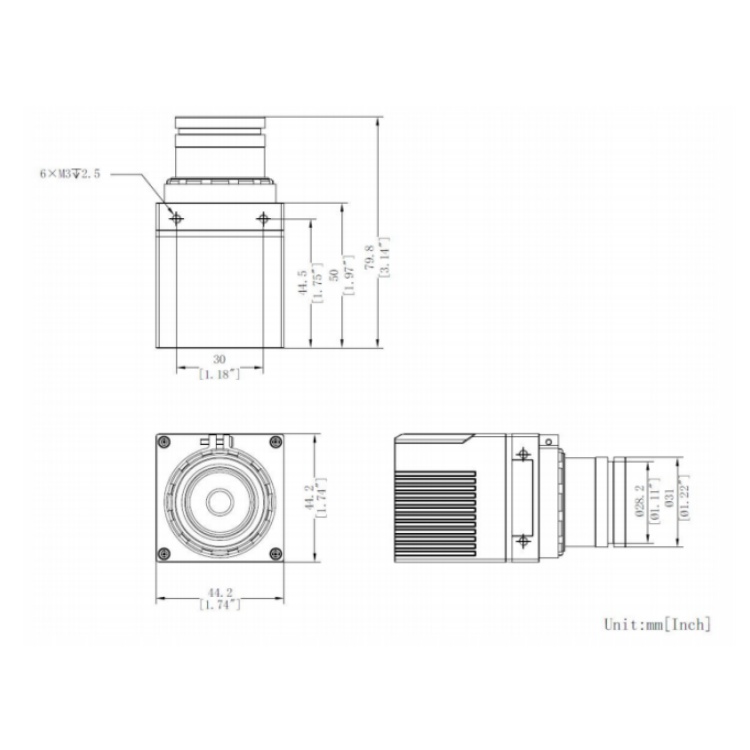

HM-TD203R-8JHD 海康微影8mm定焦千兆网口在线式测温热像仪 外形尺寸：
