华睿科技R3000系列6.72mm镜头160万像素全局快门60fps百兆网口白光智能读码器
R3016PMG-07H-WGN01 华睿科技R3000系列6.72mm镜头160万像素全局快门60fps百兆网口白光智能读码器 功能特性
白色集成光源，一体化设计；
支持软件触发/外部触发/自由运行等多种触发模式；
百兆工业以太网接口，IP65防护等级；
丰富的IO接口，以太网、RS232、GPIO接口，支持多种通信协议；
支持丰富的读码类型，支持码质量评价；
内置AI算法、支持多参数轮询，可保障多种以及复杂场景识别效果。
R3016PMG-07H-WGN01 华睿科技R3000系列6.72mm镜头160万像素全局快门60fps百兆网口白光智能读码器 结构尺寸图（mm）：
R3016PMG-07H-WGN01 华睿科技R3000系列6.72mm镜头160万像素全局快门60fps百兆网口白光智能读码器 技术参数
型号 R3016PMG-07H-WGN01
基本参数
分辨率 1440 × 1080
zui大帧率 60 fps
快门方式 Global
黑白/彩色 Mono
触发方式 软件触发/外部触发/自由运行等多种触发模式
配套软件 EasyID
CE
功能
丰富的读码类型（一维码：Code 39，Code
93，Code128，CodaBar，EAN8，EAN13，UPCA，UPCE，ITF25，2of5（Industrial2
of5）等；二维码：QR/Data
Matrix/MQR/PDF417/QRModel1/DMECC000-140等）；码质量评价（ISO/IEC
29158(AIM-DPM), ISO/IEC 15415, ISO/IEC 15416）
镜头焦距 6.72 mm
对焦方式 手动调焦
光源类型 白光
性能参数
工作距离 40 - 150 mm
视野范围 30 × 22 mm - 111 × 83 mm
zui大读取速度 50 个/s
zui大运行速度 3 m/s
zui小分辨率 一维码0.05mm / 二维码0.08mm
瞄准器 橙/绿光指示
接口参数
连接器 工业级M12连接器，分别是以太网、GPIO接口
网络接口 百兆以太网
GPIO接口 RS232，1路隔离输入、1路隔离输出、1路可配置的输入输出
通信方式 RS232，以太网
通讯协议
SDK，TCP 客户端，TCP
服务器，FTP，RS232，Profinet、Modbus、EtherNet/IP、MC（SLMP）、FINS/UDP
、FINS/TCP
LED指示灯 电源指示灯，网络指示灯，读码结果显示指示灯
电源
供电方式 支持9V～26VDC, 1A输入，适应工业电压环境
功耗 <10.5W
结构
产品尺寸 45mm × 35mm × 25mm(不含线缆)
净重 ＜110 g
防护等级 IP65
外壳材料 铝合金+前罩
工作环境
工作温度 -20℃～+50℃
储存温度 -30℃～+70℃

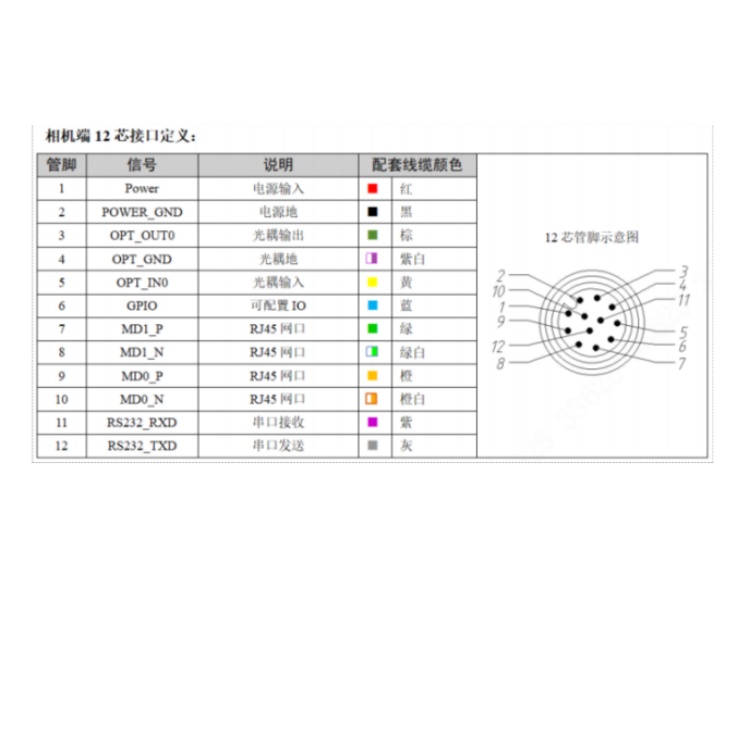

R3016PMG-07H-WGN01 华睿科技R3000系列6.72mm镜头160万像素全局快门60fps百兆网口白光智能读码器 接口定义：
