华睿科技X86系列500万像素1英寸CMOS全局快门35fps内嵌MVP算法平台软件千兆工业以太网接口彩色智能相机

SI5501CG002 华睿科技X86系列500万像素1英寸CMOS全局快门35fps内嵌MVP算法平台软件千兆工业以太网接口彩色智能相机 功能特性

支持Win10系统,用户可基于华睿SDK基础上进行二次开发

支持VGA输出,支持USB接口,可扩展支持键盘、鼠标

全局快门,CMOS系列化产品;

4G内存和64GSSD内部存储;

支持软件触发/外部触发/自由运行等多种触发模式;

千兆工业以太网接口,可提供1Gbps带宽;

丰富的IO接口,RS232/485、3路光耦隔离输入和3路光耦隔离输出;

工业级M12连接器,IP67防护等级;

适应工业DC24V电压环境;

内嵌MVP算法平台软件,具备丰富的算法工具,可用于有无检测、正反检测、定位引导、缺陷检测、尺寸测量等场景。

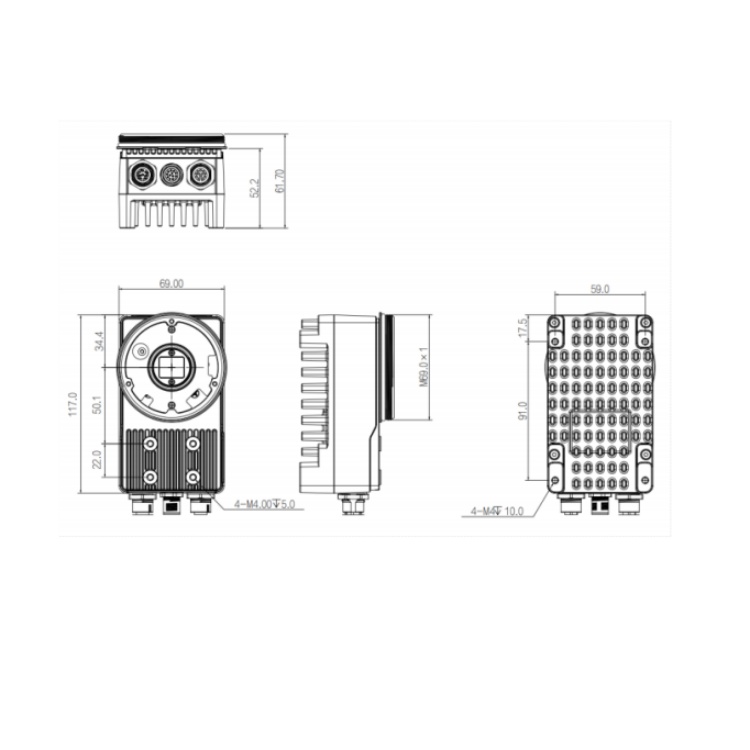

SI5501CG002 华睿科技X86系列500万像素1英寸CMOS全局快门35fps内嵌MVP算法平台软件千兆工业以太网接口彩色智能相机 结构尺寸图(mm):


SI5501CG002 华睿科技X86系列500万像素1英寸CMOS全局快门35fps内嵌MVP算法平台软件千兆工业以太网接口彩色智能相机 技术参数:

型号 SI5501CG002

基本参数

分辨率 2592×2048

zui大帧率 35fps

Sensor类型 1英寸CMOS

快门方式 Global

像元 4.8μm×4.8μm

黑白/彩色 彩色

镜头接口 C-MOUNT

触发方式 软件触发/外部触发/自由运行等多种触发模式

配套软件 MVP

CE

功能 可以支持MVP算法平台的算法工具/支持客户自主设计的软件

性能参数

接口参数

连接器 3个工业级M12连接器,分别是以太网、GPIO接口、VGA显示

网络接口 千兆以太网

GPIO接口 3路光耦隔离输入和3路光耦隔离输出

通信方式 RS232,以太网

通讯协议 SDK,Serial,TCPServer,TCPClient,Profinet,Modbus TCP

LED指示灯 电源、网络、触发

电源

供电方式 DC24V

功耗 ≤30W

结构

产品尺寸 132.2 mm × 69 mm × 62 mm

包装盒尺寸 190 mm × 179 mm × 127 mm

净重 <600 g

毛重 <800 g

防护等级 IP67

外壳材料 铝合金

工作环境

工作温度 -20℃~+50℃

工作湿度 20%~95%,无冷凝(在正确安装适当镜头罩的情况下)

储存温度 -30℃~+80℃

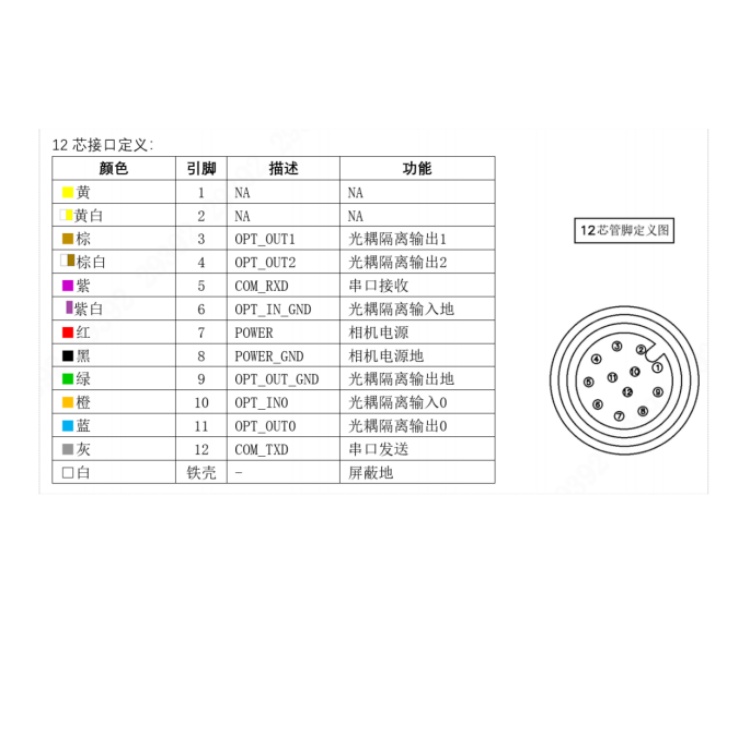

SI5501CG002 华睿科技X86系列500万像素1英寸CMOS全局快门35fps内嵌MVP算法平台软件千兆工业以太网接口彩色智能相机 接口定义:
