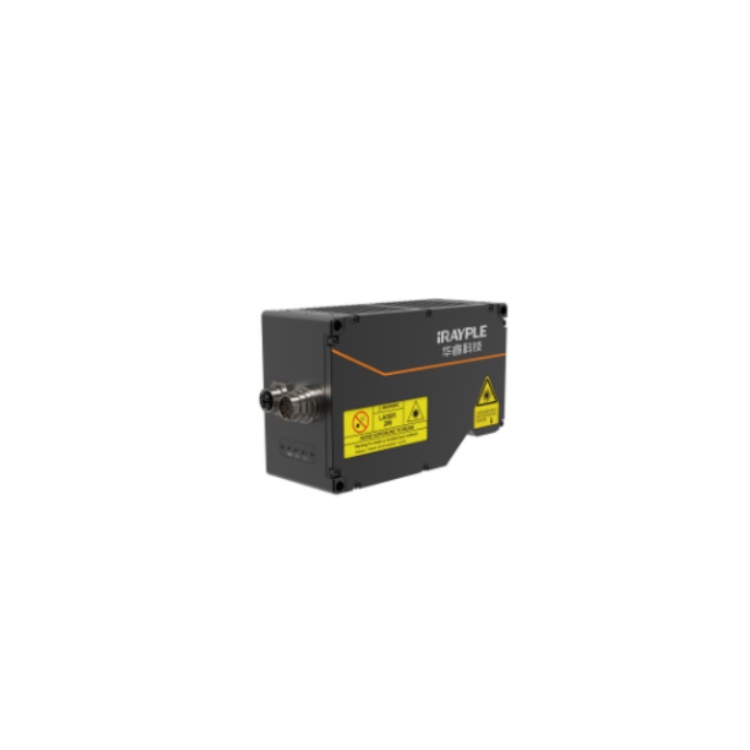

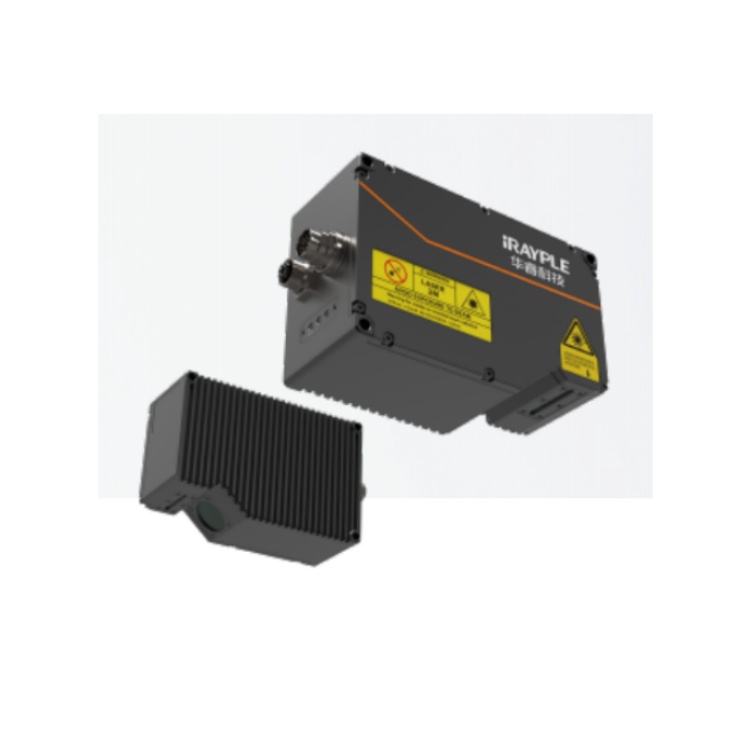

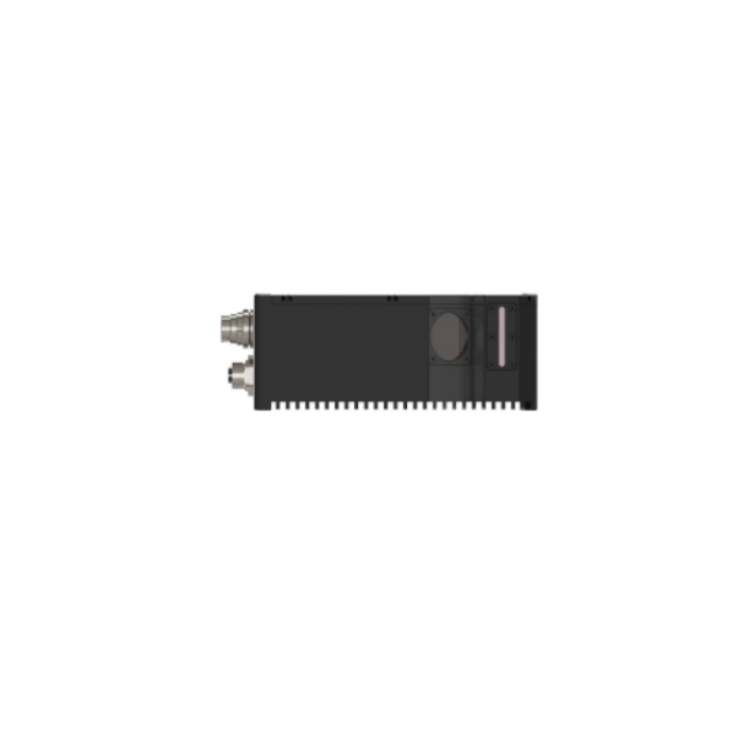

华睿科技5000系列千兆以太网接口传输内嵌航空插头3D激光轮廓传感器 3D检测立体相机
DL5020B-H 华睿科技5000系列千兆以太网接口传输内嵌航空插头3D激光轮廓传感器 3D检测立体相机 功能特性
配套视觉软件平台快速部署；
千兆以太网传输，数据传输高效稳定；
高三维测量，达微米级；
内嵌航空插头，防灰尘吸入，防短暂雨水侵入；
DL5020B-H 华睿科技5000系列千兆以太网接口传输内嵌航空插头3D激光轮廓传感器 3D检测立体相机 结构尺寸图（mm）：
DL5020B-H 华睿科技5000系列千兆以太网接口传输内嵌航空插头3D激光轮廓传感器 3D检测立体相机 技术参数：
型号 DL5020B-H
基本参数
系列 5000系列
触发方式 硬触发、软触发、编码器触发
配套软件 ProfileViewer
CE
功能 3D检测
激光线轮廓点数 1920
性能参数
近视场 13 mm
远视场 16 mm
X方向分辨率 7 μm ～ 8 μm
Z方向线性度(±% of MR) 0.02
净距离（CD） 18 mm
测量范围（MR） 6.9 mm
Z向 0.2 μm
扫描速度 2.5 KHz ～ 56 KHz
数据类型 点云、深度、亮度
光源类型 一字线激光模组
激光器等级 2M（输出可调3R）
激光波长 405nm
接口参数
连接器 2个工业级M12连接器，分别是以太网、GPIO接口
网络接口 A-Code千兆以太网接口
GPIO接口 24VTTL输入1个，输出1个，RS485双向IO 2个
通讯协议 SDK，TCP/IP
LED指示灯 电源、激光、故障
电源
供电方式 24 VDC
功耗 < 20.0 W
结构
产品尺寸 160 mm × 95 mm × 60 mm（含接口）
净重 约1.2 kg
防护等级 IP67
工作环境 工作温度 0℃～50℃
