华睿科技千兆以太网口传输高三维测量3D激光轮廓传感器 3D工业检测相机
DL5140B 华睿科技千兆以太网口传输高三维测量3D激光轮廓传感器 3D工业检测相机 功能特性：
配套视觉软件平台快速部署；
千兆以太网传输，数据传输高效稳定；
高三维测量，达微米级；
内嵌航空插头，防灰尘吸入，防短暂雨水侵入；

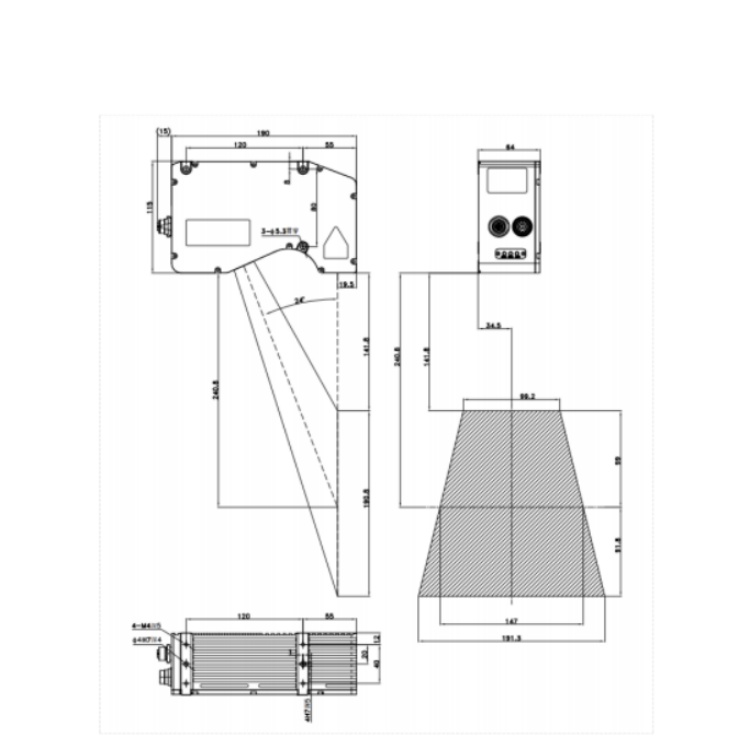

DL5140B 华睿科技千兆以太网口传输高三维测量3D激光轮廓传感器 3D工业检测相机 结构尺寸图（mm）：
DL5140B 华睿科技千兆以太网口传输高三维测量3D激光轮廓传感器 3D工业检测相机 技术参数：
型号 DL5140B
基本参数
系列 5000系列
触发方式 硬触发、软触发、编码器触发
配套软件 ProfileViewer
CE
功能 3D检测
激光线轮廓点数 1920
性能参数
近视场 99mm
远视场 191mm
X方向分辨率 51μm～99μm
Z方向线性度(±% of MR) 0.02
净距离（CD） 141mm
测量范围（MR） 190mm
Z向 1 μm
扫描速度 1 KHz～20 KHz
数据类型 点云、深度、亮度
光源类型 一字线激光模组
激光器等级 2M（输出可调3R）
激光波长 405nm
接口参数
连接器 2个工业级M12连接器，分别是以太网、GPIO接口
网络接口 A-Code千兆以太网接口
GPIO接口 24VTTL输入1个，输出1个，RS485双向IO 2个
通讯协议 SDK，TCP/IP
LED指示灯 电源、激光、故障
电源
供电方式 24 VDC
功耗 < 20.0 W
结构
产品尺寸 205 mm × 115 mm × 64 mm（含接口）
净重 约1.2 kg
防护等级 IP67
工作环境 工作温度 0℃～50℃
