GX3-12HD41 华睿4路工业相机用CXP-12数据采集卡 zui多可连接 4 个相机到单个采集卡 支持 CoaXPress 1.1/2.0 协议标准 全高 PCIe 插卡，PCIe Gen 3 x8 接口，支持高达 6700MB/s 的总线带宽 板载内存 4 片 4Gb DDR4–2400 帧缓冲区（2GB）支持 Aera-scan 面阵相机、Line-scan 线扫相机 支持黑白相机、彩色相机（YCbCr、YUV、RGB and Bayer CFA） Tap 支持1X–1Y、1X–1Y2、1X–2YE 配套软件Mv Viewer 操作系统Windows 10/11 GX3-12HD41
GX3-12HD41
杭州华睿科技4路面阵或线扫工业相机用CXP-12数据采集卡
GX3-12HD41 杭州华睿科技4路面阵或线扫工业相机用CXP-12数据采集卡 功能特性
zui多可连接 4 个相机到单个采集卡
支持 CoaXPress 1.1/2.0 协议标准
全高 PCIe 插卡，PCIe Gen 3 x8 接口，支持高达 6700MB/s 的总线带宽

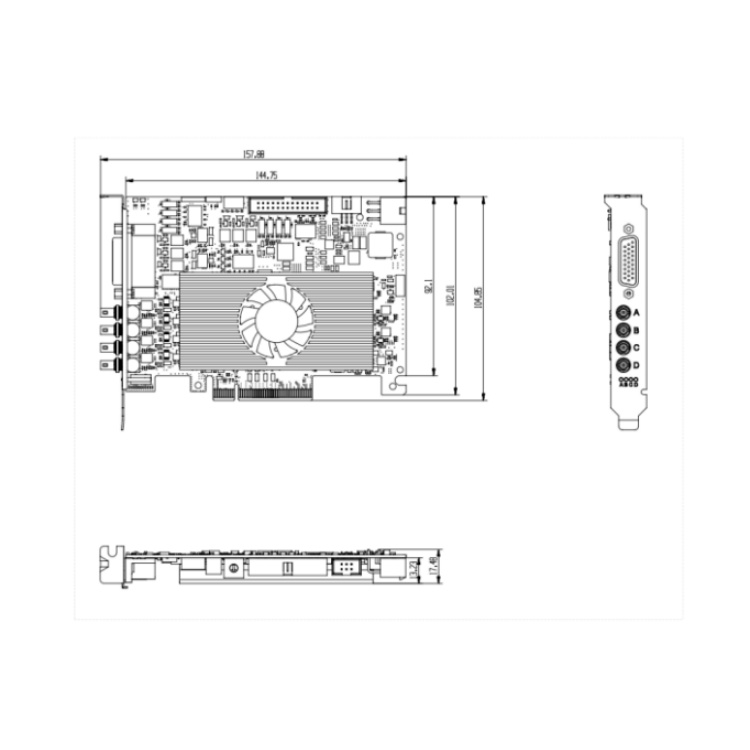

GX3-12HD41 杭州华睿科技4路面阵或线扫工业相机用CXP-12数据采集卡 结构尺寸图（mm）：
GX3-12HD41 杭州华睿科技4路面阵或线扫工业相机用CXP-12数据采集卡 技术参数：
型号 GX3-12HD41
基本参数
类型 CXP-12
型号 GX3-12D41
通道数 4 路
协议标准 CoaXPress 1.1/2.0
支持的像素格式 Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr8/10/12/16等系列 符合PFNC规范的各种格式都支持
板载内存 4 片 4Gb DDR4–2400 帧缓冲区（2GB）
支持相机类型
支持 Aera-scan 面阵相机、Line-scan 线扫相机
支持黑白相机、彩色相机（YCbCr、YUV、RGB and Bayer CFA） Tap 支持1X–1Y、1X–1Y2、1X–2YE
支持相机数量 4个
软件
配套软件 Mv Viewer
操作系统 Windows 10/11
电源
供电方式 PCIE供电：采集卡采用PCIE金手指供电； 外接电源：一个板载6 Pin
PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率zui大为64W
功耗 20W
结构参数
产品尺寸 144.8mm × 104.9mm
净重 212.6g
主机接口
总线接口 PCIe Gen 3 x8 接口，向下兼容 PCIe Gen 2/1 及 x4，x2，x1
总线传输带宽 6700MB/s
接口参数
接头 4× 75 欧姆 Micro-BNC 接口
IO接口
1* DB26 母头连接器： 4 路 IIN 差分光隔离输入，zui大频率 50kHz 4 路 DIN
差分高速输入，zui大频率 5MHz 3 路 IOUT 差分光隔离输出，zui大频率 100kHz 2 路双向
TTL/LVTTL 单端接口，zui大频率 5MHz 12V 与 GND
指示灯 4 个全色 LED，可按 CXP 规范显示对应 Micro-BNC 接口状态
接口传输速率 1.25/2.5/3.125/5/6.25/10/12.5Gbps（CXP-1/2/3/5/6/10/12）
环境参数
工作温度 0~60℃
储存温度 -15~85℃
工作湿度 10% ~ 90%RH 无冷凝
储存湿度 10% ~ 90%RH 无冷凝
