杭州华睿科技2路Camera Link接口工业相机用CamerLink采集卡
GCL-5F40 杭州华睿科技2路Camera Link接口工业相机用CamerLink采集卡 功能特性
支持POCL功能
支持20~85MHZ像素时钟
支持Dual Medium/Full/80-Bit
支持多路IO接口
支持Camera Link 2.0协议
符合GenIcam协议标准

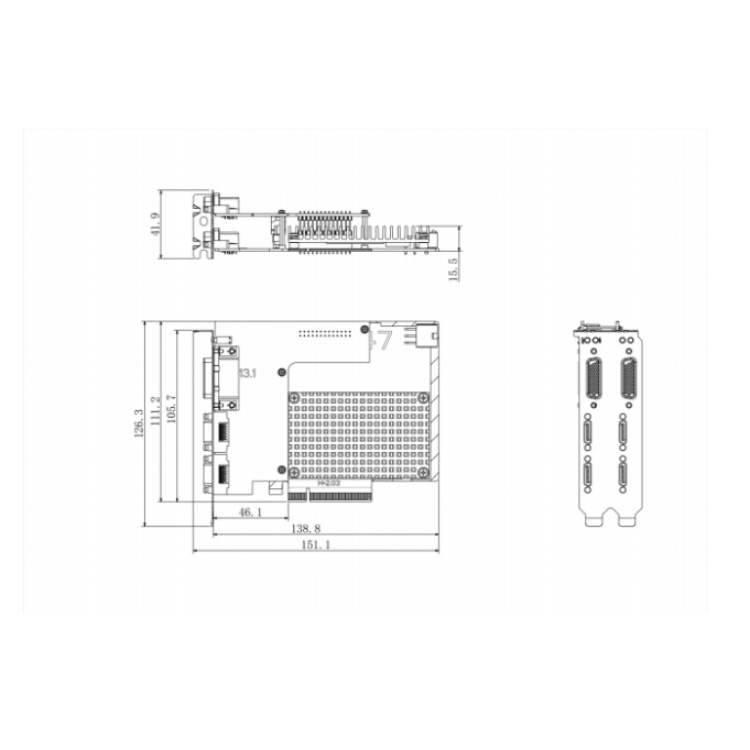

GCL-5F40 杭州华睿科技2路Camera Link接口工业相机用CamerLink采集卡 结构尺寸图（mm）：
GCL-5F40 杭州华睿科技2路Camera Link接口工业相机用CamerLink采集卡 技术参数：
型号 GCL-5F40
基本参数
类型 CamerLink采集卡
型号 GCL-5F40
协议标准 Camera Link 2.0
支持的像素格式 Mono 8/10/12Bayer 8/10/12/RGB 8
传输模式 Medium/Full/80bit
像素时钟 20MHz~85MHz
TAP数 1/2/3/4/8/10tap
板载内存 1GB
支持相机类型 Camera Link接口工业相机
支持相机数量 2个 80-bit、Full、Medium
软件
配套软件 Mv Viewer2.4.1
操作系统 Windows 7/8/10 64 bit
电源
供电方式 PCIe供电/ATX 6pin 接插件
功耗 9.2W
结构参数
产品尺寸 151.1mm×126.3mm×41.9mm
净重 0.24kg
主机接口
总线接口 PCIe 2.0 ×8（占2个PCIe卡槽位置）
总线速率 5GT/s（PCIe 2.0）
总线传输带宽 1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）
接口参数
接头 SDR×4
IO接口 上下各10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（D OUT）
连接器 上下各26芯3排高密度Sub-D母座连接器
接口传输速率 理论zui高速率6.8 Gbps(850 MB/s)
环境参数
工作温度 0~50℃
储存温度 -20~70℃
工作湿度 10% ~ 90%RH 无冷凝
储存湿度 10% ~ 90%RH 无冷凝
