华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机
AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 功能特性：
千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；
128MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
支持多种图像数据格式输出,ROI,Binning,镜像等；
符合GigE Vision V2.0协议和GenICam标准；
DC6-26V宽压供电；
符合CE,FCC,RoHS。

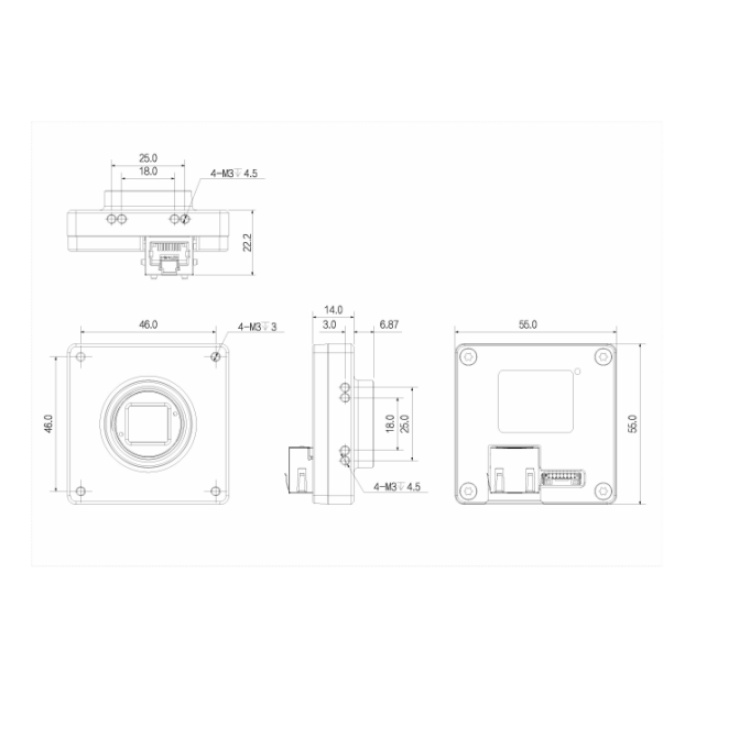

AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 结构尺寸图（mm）：
AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 技术参数
型号 AB3A04MG000
基本参数
传感器 MT9J003
传感器类型 1/2.3英寸CMOS
快门类型 Rolling
分辨率 3840 × 2748
帧率 10 fps
位深 12
黑白/彩色 黑白
像元 1.67 μm × 1.67 μm
图像参数
像素 10.6MP
信噪比 >32dB
动态范围 65dB
图像格式 Mono8/10/10Packed/12/12Packed
Binning 支持
Decimation 支持
ROI 支持
增益 1~32
伽马 范围0~4，支持LUT
快门曝光 25μS~1S
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
FPN 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 64MB
接口参数
接口 GigE
GPIO接口 1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C
电源参数
供电方式 8芯1.25间距排插直流供电,电压范围6V~26V
功耗 12V≈2.8W
结构参数
产品尺寸 55mm*55mm*14mm
净重 60 g
环境参数
储存温度 - 30℃~+80℃
工作温度 - 30℃~+50℃

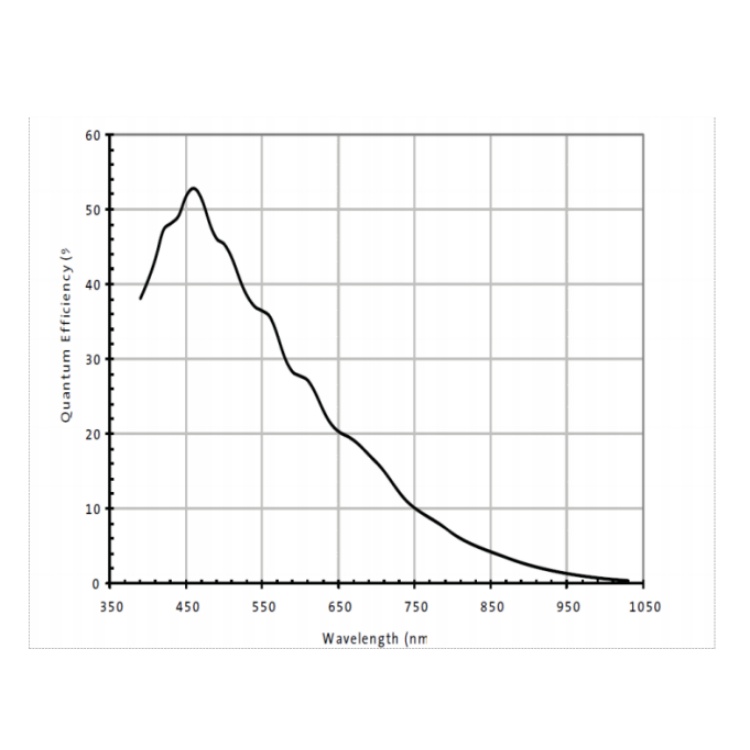

AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 光谱曲线图：
