华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机
AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 功能特性
千兆以太网接口，提供1Gbps带宽，zui大传输距离可到100m；
128MB 板上缓存用于突发模式下数据传输或图像重传。
支持软件触发/硬件触发/自由运行等多种模式。
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等ISP 功能。
支持多种图像数据格式输出,ROI,Binning,镜像等。
符合GigE Vision V2.0协议和GenICam标准
符合CE,FCC,RoHS

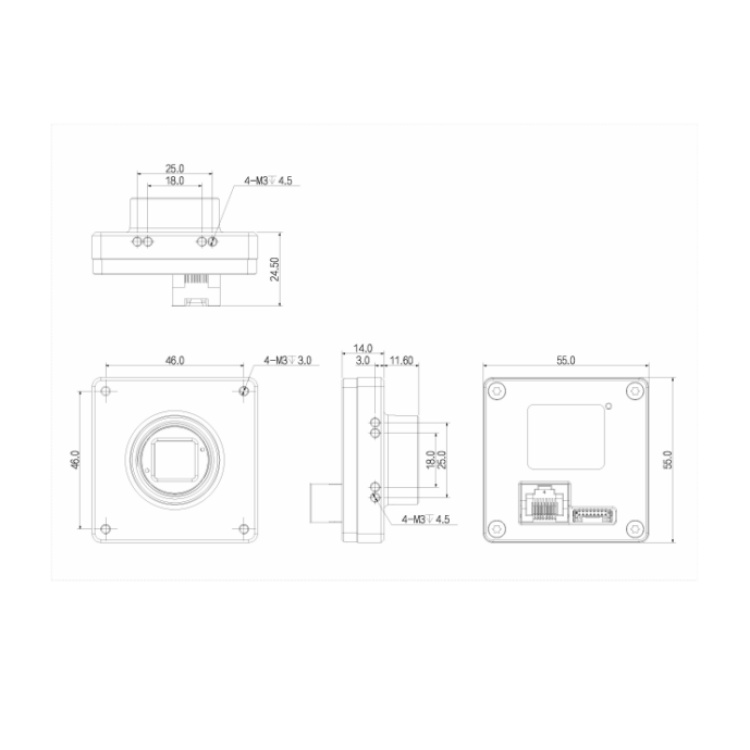

AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 结构尺寸图（mm）：
AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 技术参数
型号 AB3A20MG000
基本参数
传感器 IMX226
传感器类型 1/1.7英寸CMOS
快门类型 Rolling
分辨率 4000 × 3000
帧率 10 fps
位深 12
黑白/彩色 黑白
像元 1.85 μm × 1.85 μm
图像参数
像素 12.0 MP
信噪比 38 dB
动态范围 60 dB
图像格式 Mono8/10/10Packed/Mono12/Mono12Packed；
Binning 支持
ROI 支持
X翻转 支持
Y翻转 支持
增益 1～32X
伽马 范围0～4，支持LUT
快门曝光 25 μs～1 s
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 128MB
接口参数
接口 GigE, PoE
GPIO接口 6芯Hirose接口:1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C-mount
电源参数
供电方式 8芯1.25间距排插直流供电,电压范围9V~24V
功耗 12 V≈3.1W
结构参数
产品尺寸 55mm×55mm×14mm(不含镜头座和后壳接口
净重 60 g
环境参数
储存温度 –30℃～+80℃
工作温度 0℃～+50℃

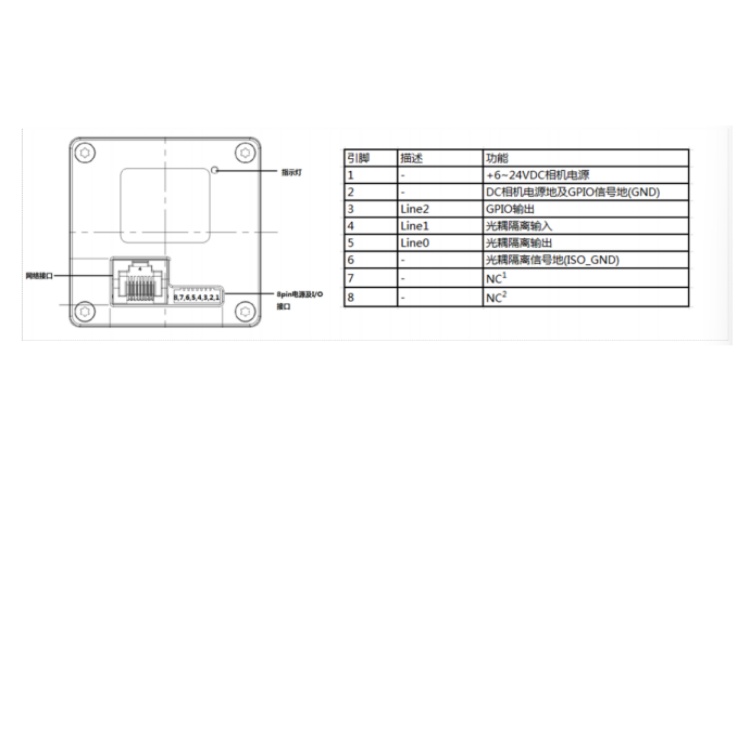

AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 接口定义：
