华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机
AB3A20MU000 华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机 功能特性
USB3.0接口，5Gbps理论传输带宽，USB接口供电；
结构紧凑，尺寸为35mm*35mm*19mm；
128MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；
支持多种图像数据格式输出,ROI,Binning,镜像等；
兼容USB3 Vision 协议和GenICam标准；
符合CE,FCC,RoHS。

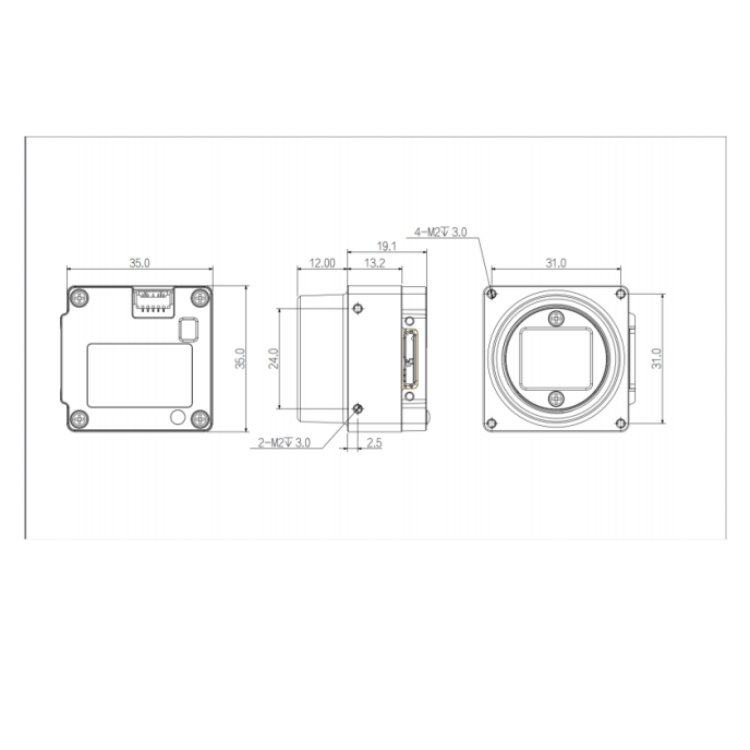

AB3A20MU000 华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机 结构尺寸图（mm）
AB3A20MU000 华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机 技术参数
型号 AB3A20MU000
基本参数
传感器 IMX226
传感器类型 1/1.7英寸CMOS
快门类型 Rolling
分辨率 4000 × 3000
帧率 30 fps
位深 10
黑白/彩色 黑白
像元 1.85 μm × 1.85 μm
图像参数
像素 12MP
信噪比 >38dB
动态范围 66dB
图像格式 Mono8/10/10Packed
Binning 支持
增益 1~32
伽马 范围0~4，支持LUT
快门曝光 55μS~1S
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 64MB 图像缓存
接口参数
接口 USB3.0
GPIO接口 标准5芯触发接口：1路光耦隔离输入；1路光耦隔离输出；1路不带光耦隔离可配置输入输
出；
镜头接口 C
电源参数
供电方式 USB接口供电
功耗 ≈2.8W
结构参数
产品尺寸 35mm*35mm*19mm
净重 68 g
环境参数
储存温度 - 30℃~+80℃
工作温度 - 30℃~+50℃

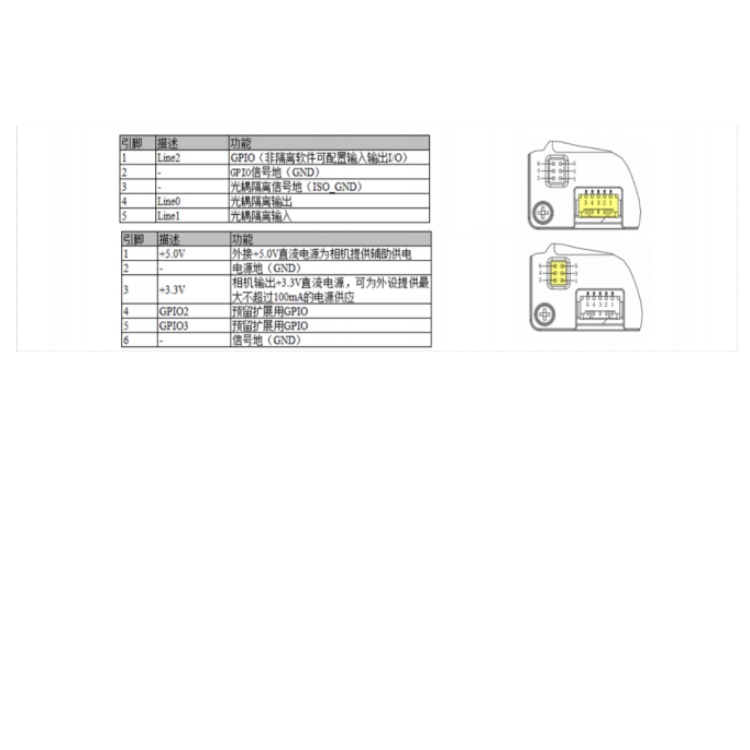

AB3A20MU000 华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机 接口定义：

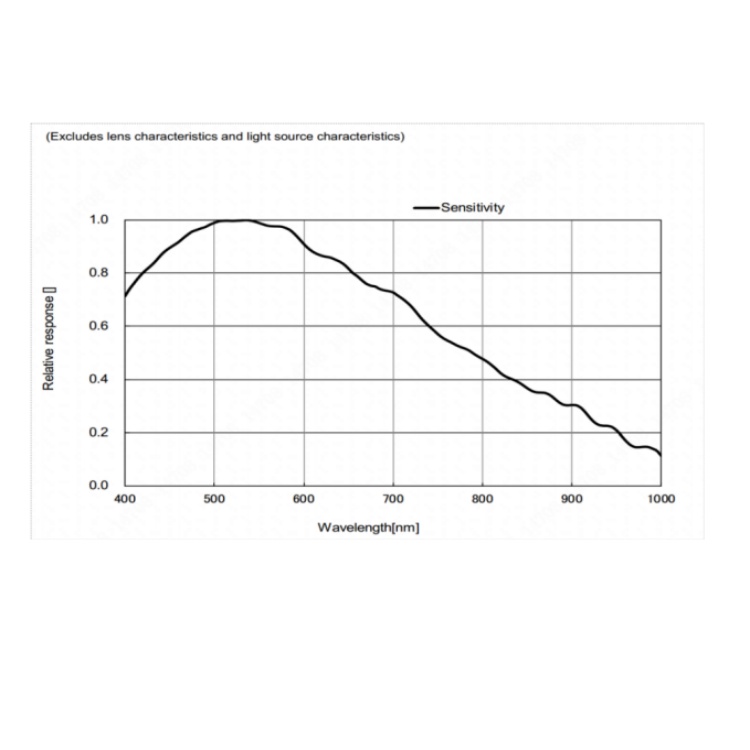

AB3A20MU000 华睿科技1200万像素1/1.7英寸Sony IMX226 CMOS卷帘快门30 fps USB3.0接口黑白AB系列单板相机 光谱曲线图：
