华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机
A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 功能特性
千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；
256MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；
支持多种图像数据格式输出,ROI,镜像等；
符合GigE Vision V2.0协议和GenICam标准；
支持POE供电，DC9-24V宽压供电；
符合CE,FCC,RoHS。

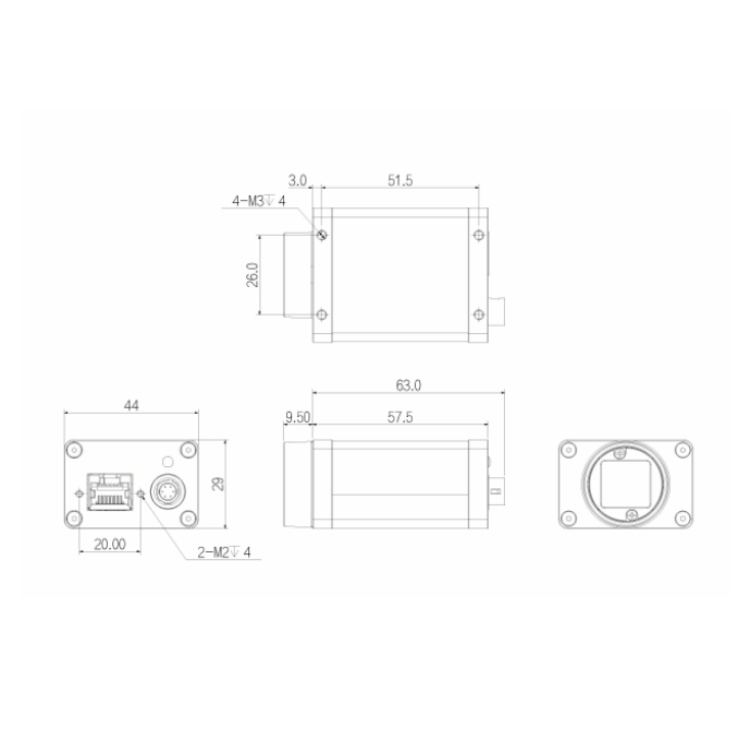

A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 结构尺寸图（mm）：
A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 技术参数
型号 A7170CG200
基本参数
传感器 IMX432
传感器类型 1.1英寸CMOS
快门类型 Global
分辨率 1604 × 1100
帧率 66 fps
位深 12
黑白/彩色 彩色
像元 9.0 μm × 9.0 μm
图像参数
像素 1.76 MP
信噪比 ＞38 dB
动态范围 ＞70 dB
图像格式 Mono8,BayerRG8/10/10Packed,BayerGB8/10/10Packed，YUV422Packed；
Binning 不支持
Decimation 不支持
ROI 支持
X翻转 支持
Y翻转 支持
增益 1~32
伽马 范围0~4，支持LUT
快门曝光 1 μs~1 s
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
FPN 不支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 256 MB
接口参数
接口 GigE, PoE
GPIO接口 1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C-mount
电源参数
供电方式 PoE供电/通过Hirose接口直流供电,电压范围9V~24V
功耗 12V≈3.2W
结构参数
产品尺寸 29mm×44mm×58mm(不含镜头座和后壳接口)
净重 100 g
环境参数
储存温度 - 30℃~+80℃
工作温度 - 30℃~+50℃

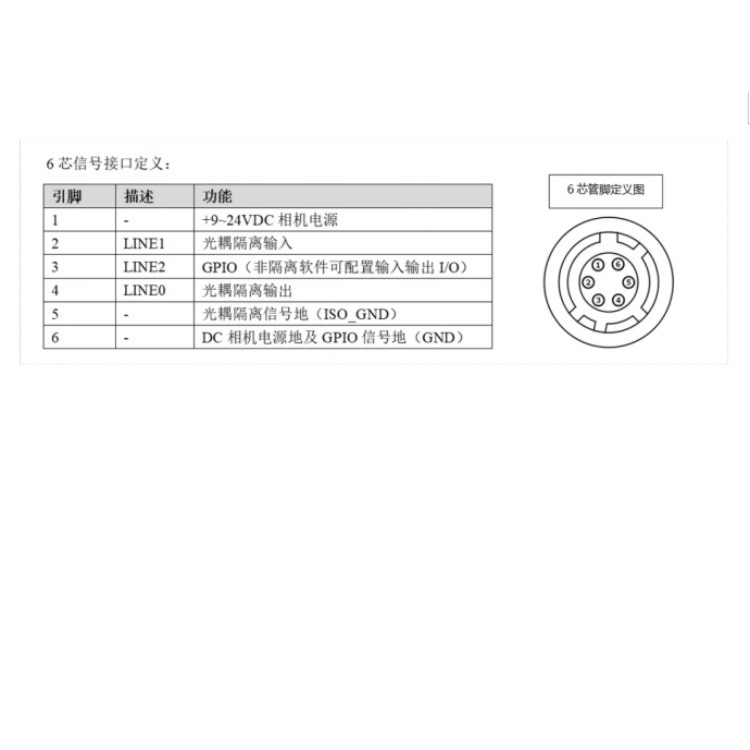

A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 接口定义：
