MV-CL0166-91F2C

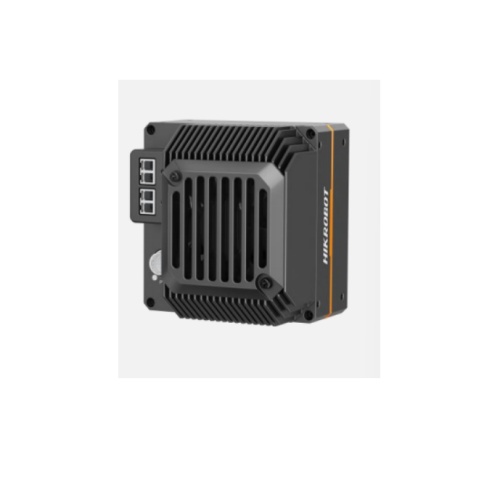

海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机
MV-CL166-91F2C工业线阵相机，采用16384 × 12线RGB真彩CMOS Sensor，支持双路XoFLink光口传输，行频可达47.3 kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高、高性能等特点。
MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 功能特性：
丰富的ISP图像处理技术，如手动调节Gamma 校正、平场校正、LUT、黑电平调节、彩色降噪等
RGB真彩色成像，多种灵活的曝光和采集方式，支持单线和 TDI 成像模式
提供双路XoF光口的高带宽传输，基础行频zui高可达47.3kHz
支持双向可配置 I/O 接线设计，输入/输出可灵活配置
结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装
应用行业：
PCB、印刷、石材、木材等。
MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 相关配件：
XoF 光口采集卡：MV-GS1002F、MV-GS1004F、MV-GS1104F（不含光模块）
XoF 光口采集卡光模块：MV-AC10G-SFP
XoF 光纤跳线：MV-AC10G-2LC-2LC-ST

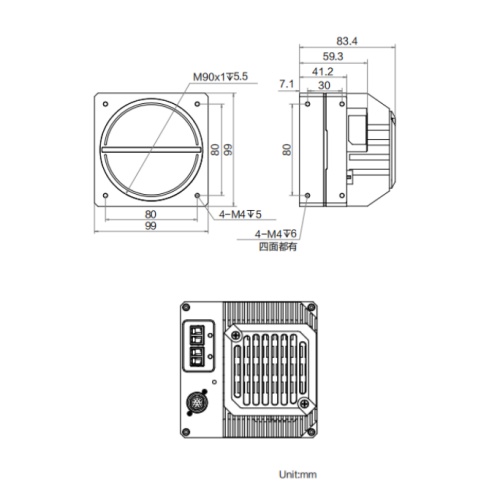

MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 外形尺寸：

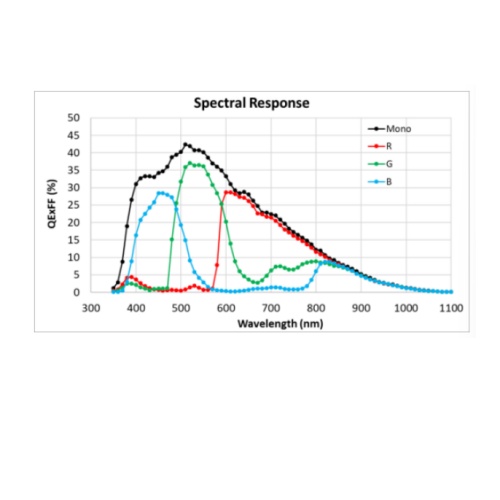

MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 Sensor 响应曲线：
订货型号：
MV-CL166-91F2C
MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 技术参数：
型号
参数
MV-CL166-91F2C
16384像素XoF光口彩色工业线阵相机
性能
传感器类型 CMOS
像元尺寸 5μm
分辨率 16384×12
成像模式 支持 1-Line，2-TDI，3-TDI，4-TDI
zui大行频 47.3kHz（1-Line）、45.3kHz（2-TDI）、30.6kHz（3-TDI）、23.1kHz（4-TDI）
传输模式 1Link、2Link
动态范围 69.3dB
信噪比 41.4dB
增益 1.0×
曝光时间 3μs~10ms
快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光
黑白/彩色 彩色
像素格式 RGB8，BGR8
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发，帧触发，行+帧触发
电气特性
数据接口 2LC光纤接口
数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分
供电 24VDC
典型功耗 22.5W@24VDC
结构
镜头接口 M90*1，法兰后焦12mm；可通过转接环转接至 F 口镜头
外形尺寸 99mm×99mm×83.4mm
重量 约 923g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃
湿度 5% ~ 90%RH 无冷凝
一般规范
软件 MVS
操作系统 Windows XP/7/10/11 32/64bits
协议/标准 XoFLink，GenlCam
CE，RoHS，KC
