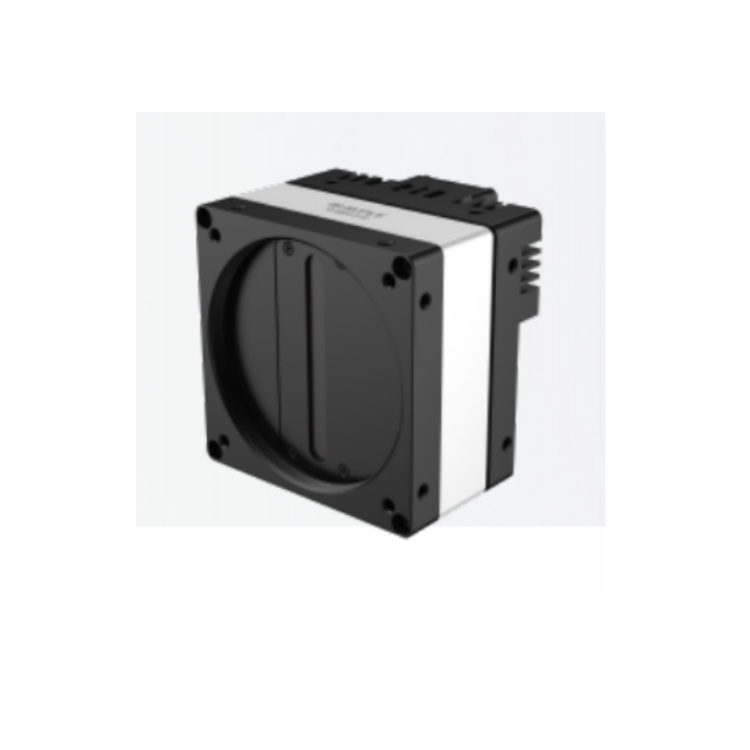

华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机
L5087CKA70 华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机 功能特性
CameraLink支持Full，Medium，Base,Deca模式，zui大可提供6.8Gbps理论带宽；
支持外部触发，自由运行等多种触发模式；
支持伽马矫正,LUT等 ISP 功能；
兼容CameraLink协议和GenICam标准；
支持DC24V宽压供电；
符合CE,FCC,RoHS。

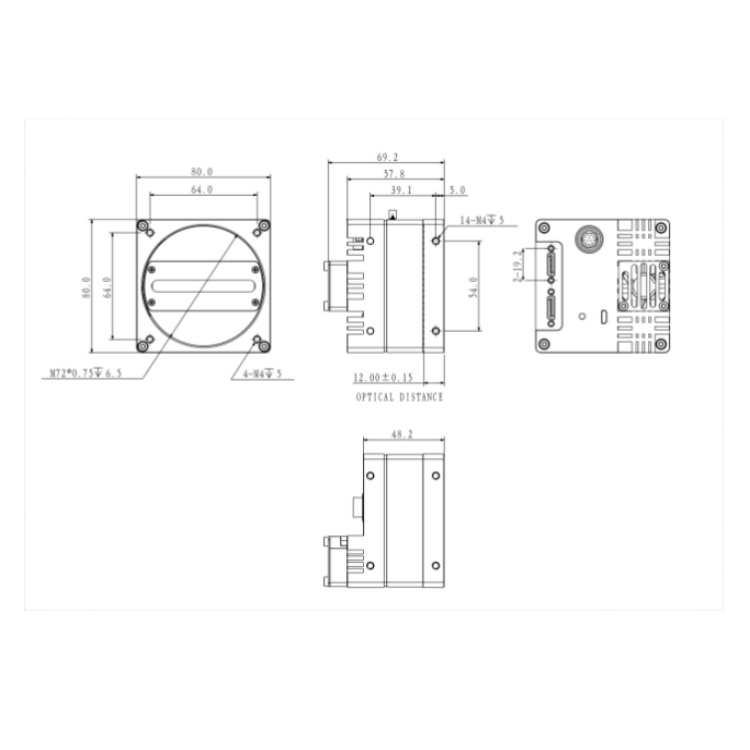

L5087CKA70 华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机 结构尺寸图（mm）：
L5087CKA70 华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机 技术参数
型号 L5087CKA70
基本参数
传感器 8 K
传感器类型 CMOS
快门类型 Global
分辨率 8192 × 6
行频 33 kHz
位深 10
黑白/彩色 彩色
像元 5 μm × 5 μm
图像参数
像素 8192*6
信噪比 40 db
动态范围 62 db
图像格式 RGB8
Binning 不支持
Decimation 不支持
ROI 支持
X翻转 支持
Y翻转 不支持
增益 1~32
白平衡 支持
伽马 范围0~4，支持LUT
快门曝光 3 μS~100 mS
图像采集模式 软触发/外部触发/自由运行
FPN 支持
成像模式 single_line，2TDI
性能参数
配置通道 支持2组用户自定义配置保存
支持时钟 34 51 68 85 MHz
缓存 不支持
接口参数
接口 CameraLink
GPIO接口 4路差分输入输出，1路光耦隔离输入输出
镜头接口 M72
电源参数
供电方式 通过12芯Hirose接口供电,DC24V
功耗 12 W
结构参数
产品尺寸 80 mm×80 mm×57.8 mm(不含镜头座和后壳接口)
净重 520 g
环境参数
储存温度 - 30℃~+80℃
工作温度 - 30℃~+50℃

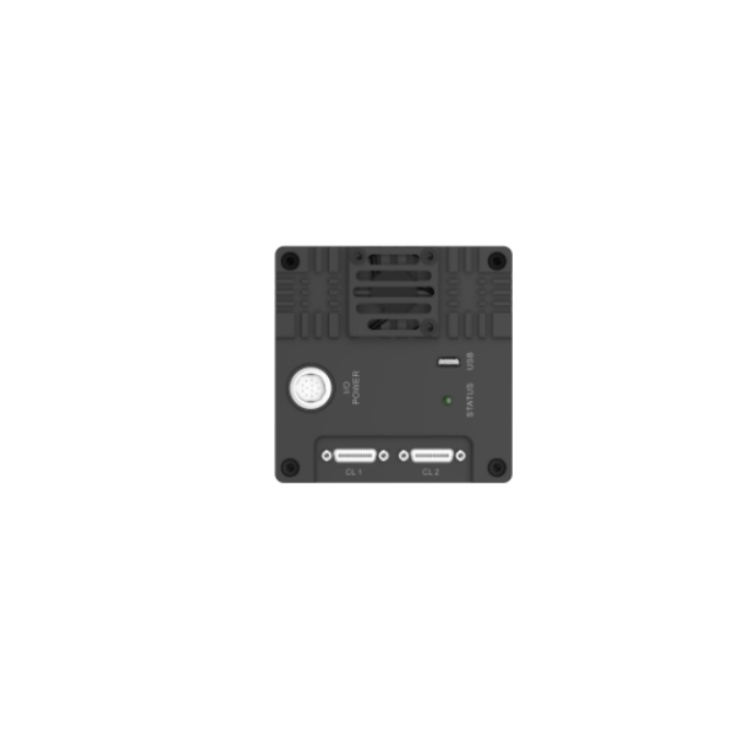

L5087CKA70 华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机 接口定义：

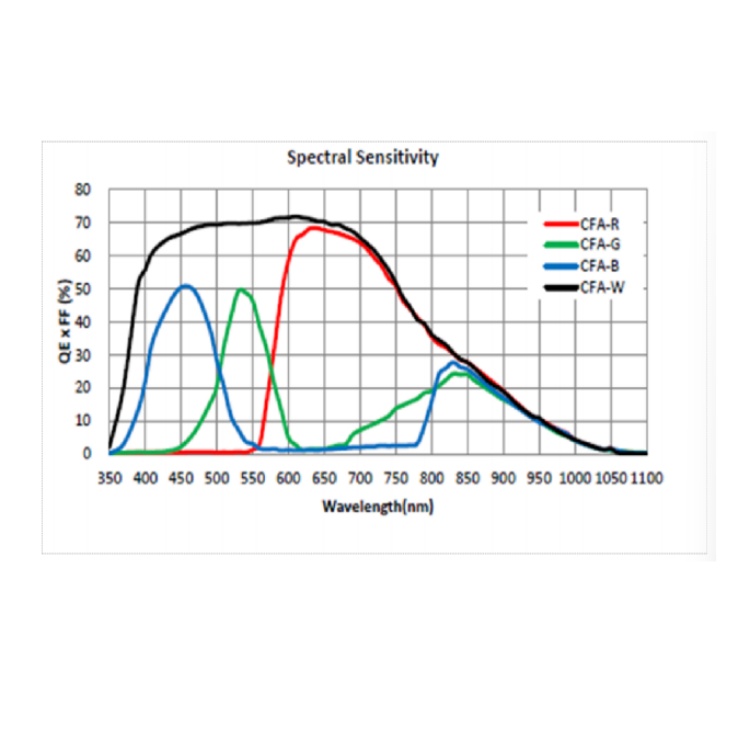

L5087CKA70 华睿科技L系列8K高清全局快门行频33kHz彩色CameraLink工业线阵相机 光谱曲线图：
