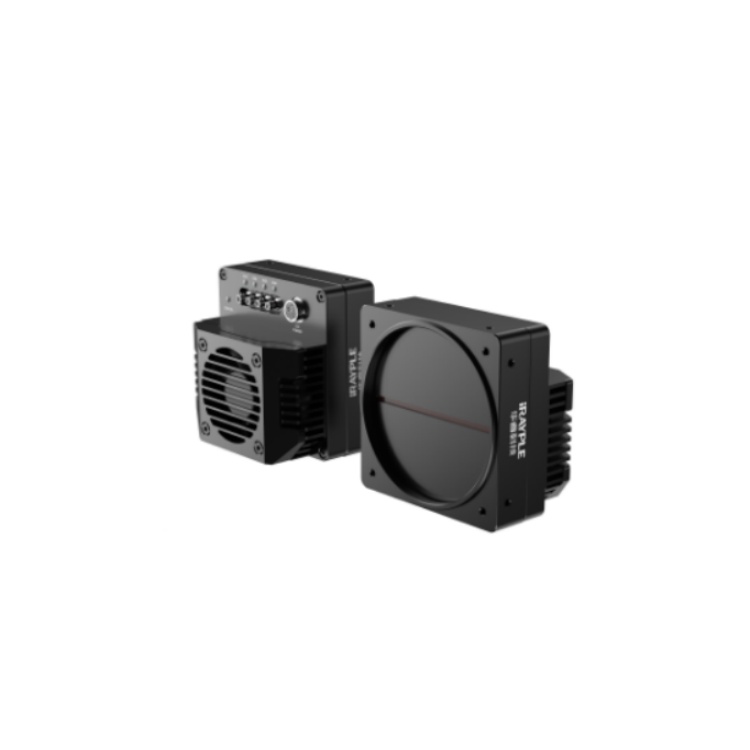

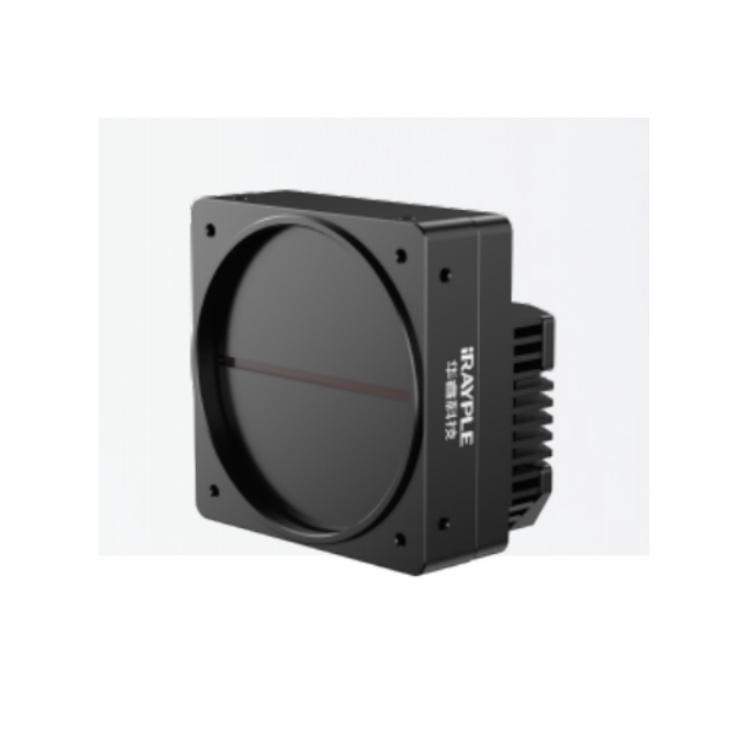

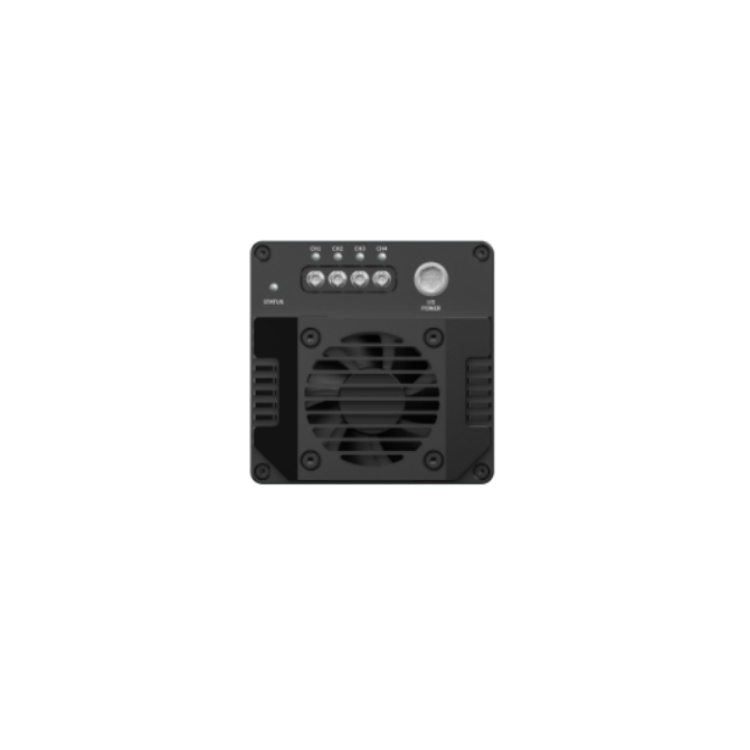

华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机
L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 功能特性
CoaxPress使用CXP-12，理论带宽4*12.5Gbps
真彩16线,支持2TD和4TDI模式
支持软件触发/硬件触发/自由运行等多种模式
支持自定义ROI、支持水平镜像
支持PoCXP供电和DC 24V外部供电
兼容CoaXPress协议和GenICam标准
符合CE、KC和RoHS

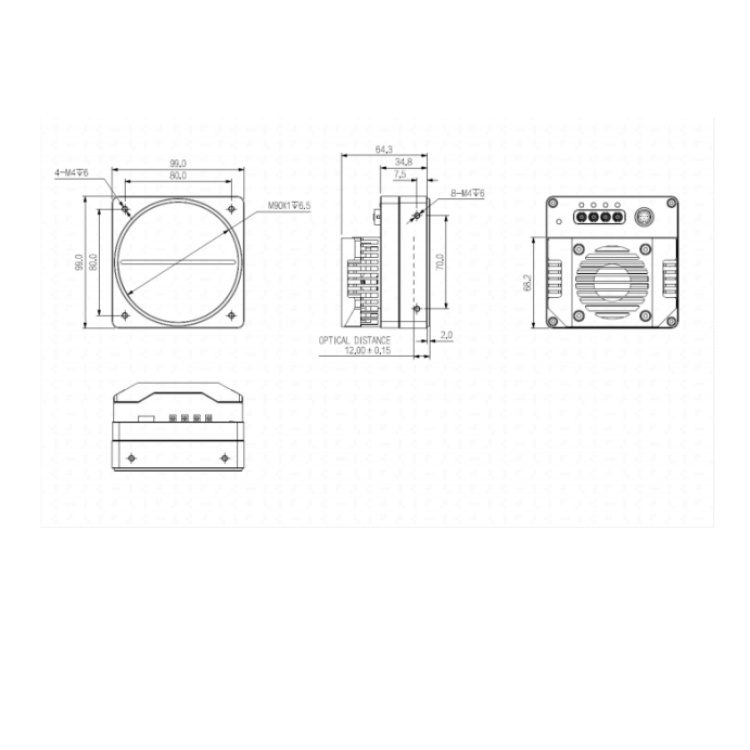

L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 结构尺寸图（mm）：
L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 技术参数
型号 L5167CPA90
基本参数
传感器类型 CMOS
快门类型 Global
分辨率 16384 × 16
行频 92 kHz(1-Line)、45.3 kHz(2-TDI)、23.1 kHz(4-TDI)
位深 12bit
黑白/彩色 彩色
像元 5 μm × 5 μm
图像参数
信噪比 39.5dB
动态范围 68.5dB
图像格式 RGB8
Binning 支持
ROI 支持
X翻转 支持
增益 1~32
白平衡 支持
快门曝光 4μs~100ms
图像采集模式 软件触发/硬件触发/自由运行
FPN 支持
性能参数 配置通道 支持三组用户自定义缓存
接口参数
接口 CXP-12
GPIO接口 12芯Hirose接口，实现外部供电和外部触发；2路差分/单端输入，1路差分可配置输入或
输出 ，1路高速光耦单端输入，1路 GPIO可配置输入或输出
镜头接口 M90*1,法兰后焦12 mm;可通过转接环转接至F口镜头
电源参数
供电方式 通过 12芯 Hirose 接口直流供电，供电电压 DC24V,支持 PoCXP
功耗 21W @24 VDC
结构参数
产品尺寸 99 mm × 99 mm × 65mm (不含镜头座和后壳接口)
净重 约930g
环境参数
储存温度 -30℃~+80℃
工作温度 -30℃~+50℃

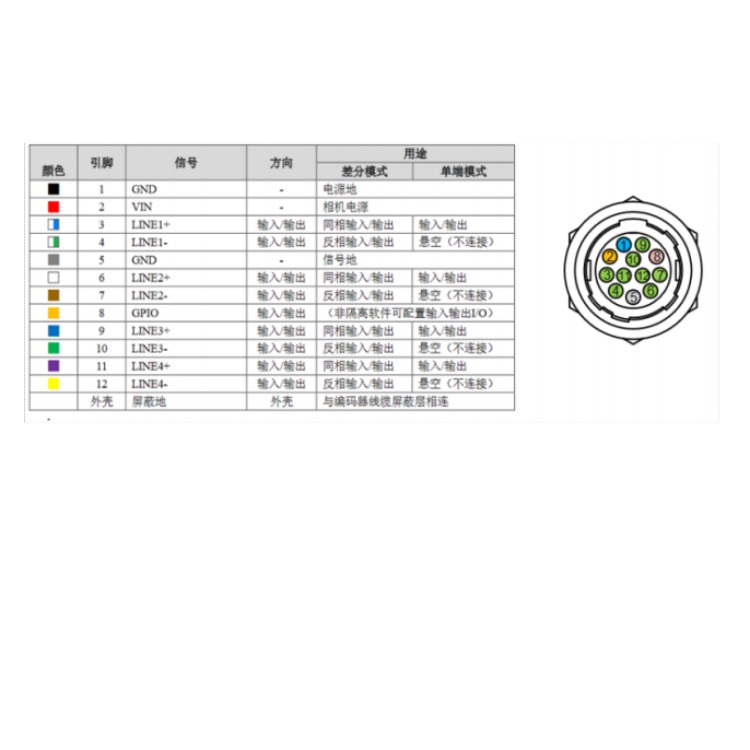

L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 接口定义：

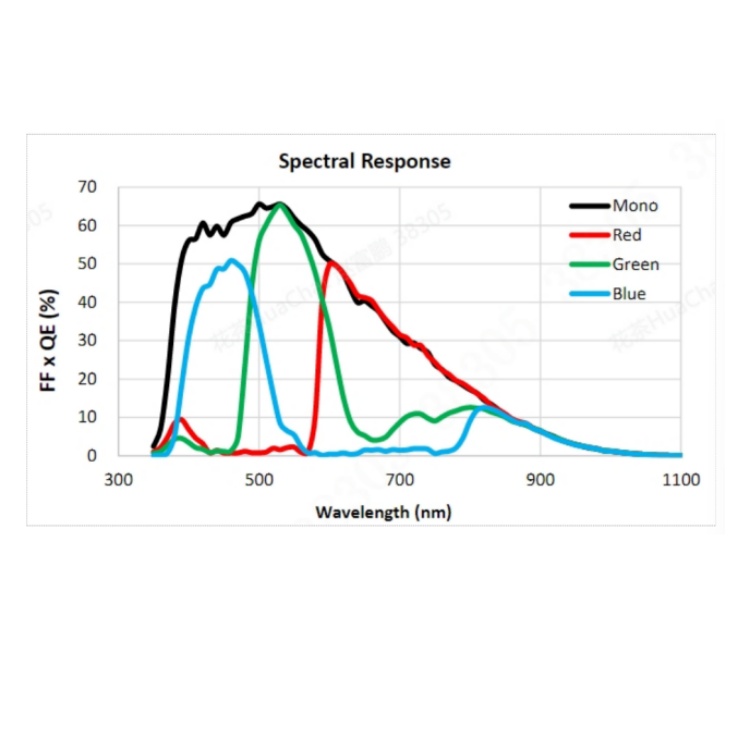

L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 光谱曲线图：
